精度と精度: 切断において区別が重要な理由 冶金サンプルの前処理では、精度と精度は、あたかも同じ意味であるかのように使用されますが、これらは切断の 2 つの異なる品質を表します。精度とは、溶接中心線やコーティング境界などの参照フィーチャーに対して、断面が対象となる意図した平面にどの程度一致しているかを指します。精度とは、同じ設定で処理された数十または数百の標本にわたってその結果がどの程度再現可能であるかを指します。研究室では、精度が高くなくても常に間違った角度で切断することがあり、統計的プロセス制御に必要な再現性が欠けていても、単一のサンプルでは正確である場合もあります。
この区別は、材料の性能を判断するためにカットが使用される瞬間に重要になります。意図した平面からわずか 1 ミリメートルでもずれた断面は、結晶粒構造、介在物密度、または硬化深さの測定値を誤って表す可能性があります。精度と精度を単一の複合目標として扱う研究室は、通常、切断動作だけを中心とするのではなく、治具、ブレードの選択、および送り制御を中心に切断ワークフローを構築します。この記事の残りの部分では、切断中に生じる人為的な損傷から微細構造を保護しながら、両方の品質を維持するための機械的および手順の選択について説明します。
また、失敗したバッチのトラブルシューティングを行うときに 2 つの品質を区別するのにも役立ちます。測定値が一貫して同じ方向にずれている場合、問題は通常精度にあり、多くの場合、間違って設定された基準エッジや、部品図面に対して検証されていない治具に原因があります。測定値がサンプル間で予期せぬばらつきを示す場合、問題は通常精度にあり、機械的な緩み、クランプ圧力の一貫性のなさ、またはカット間にオペレーターが手動で微調整を行っていることが原因となる傾向があります。機器の設定を変更する前に欠陥がどのカテゴリに該当するかを診断すると、それぞれの修正措置が異なるため、時間を大幅に節約できます。
切断中に構造の完全性が損なわれる理由 あらゆる研磨切断により、切断面の直下の材料に何らかの乱れが生じます。問題は、撹乱が発生するかどうかではなく、それがどこまで広がるか、冶金学者が実際に検査しようとしている領域に到達するかどうかです。不適切に制御されたセクショニングで見られる損傷のほとんどは、摩擦加熱、切削力による機械的変形、振動による微細破壊の 3 つのメカニズムによって引き起こされます。
摩擦加熱により局所温度が上昇し、焼き戻しが変化したり、熱に弱い合金に相変態が生じたり、切断端に目に見える焼け線が生じたりします。 機械的変形により、表面の粒子が汚れ、エッジが丸くなり、コーティングと基材の間の本当の境界が見えなくなることがあります。 バランスの取れていないホイールや緩くクランプされた試験片からの振動によりビビリマークが発生し、後で顕微鏡下で誤った特徴として現れます。 これらの影響は累積されるため、小さな非効率性がさらに悪化します。所定の硬度に対してわずかに攻撃的すぎるホイールは、不十分な冷却剤の流れと組み合わされて、切断を遅くするだけではありません。分析者が観察しようとしている微細構造を積極的に書き換えます。ワークフローの早い段階でこれを認識することが、有効な結論をサポートするセクションと、レポートに静かにエラーを導入するセクションを分けるものになります。
実際的な課題は、さらに準備を整えないと、切断による損傷が常に目に見えるとは限らないことです。表面の下に隠れた焼け線は、粗い研磨では生き残ることができ、精密な研磨後にのみ現れます。この時点で、サンプルはすでにかなりの準備時間が費やされています。このため、多くの研究所では、切削パラメータを上流の個別のステップではなく品質管理の一部として扱い、下流で欠陥が発見された後だけでなく、固定スケジュールで砥石の磨耗、冷却液の状態、送り設定をレビューしています。
モダン 金属組織切断装置 は、ドライブとスピンドルのアセンブリ、冷却剤供給システム、治具プラットフォーム、および送り制御機構という、単独ではなく連携して動作する必要がある 4 つのサブシステムを中心に構築されています。たとえ他の 3 つのサブシステムが良好に機能していても、1 つのサブシステムの弱点が完成したセクションにダメージとして現れます。
サブシステム 主な役割 指定が不十分な場合の典型的な障害モード スピンドルとドライブ 負荷がかかっても一定の回転速度を維持します 硬い材料の切断中に速度が低下し、熱が不均一になる クーラントの供給 切り口から熱と研磨片を除去します。 局所的な燃焼、ブレードの負荷、再堆積した破片 固定プラットフォーム 試験片を繰り返し可能な固定位置に保持します 角度のドリフト、部品のシフト、一貫性のない断面平面 送り制御 ブレードが材料に進入する速度を調整します 過度な力、エッジの変形、ホイールのグレージング
新しい切断ステーションを評価する研究室では、スピンドル出力のみに焦点を当てることがよくありますが、これは合理的な出発点ではありますが、不完全な全体像です。高出力スピンドルと弱い固定プラットフォームを組み合わせると、試験片に振動が伝わるだけでなく、より多くの振動が伝わります。最も耐久性のある結果は、1 つずつアップグレードするのではなく、4 つのサブシステムを一致したセットとして扱うことによって得られます。
保守性も、最初の機器の選択時には見落とされがちですが、何年も毎日使用すると重要になります。ブレード ガード、冷却剤フィルター、ドライブ ベルトはさまざまな速度で摩耗しますが、アクセス可能なサービス ポイントを備えて設計された機器により、定期メンテナンスに伴うダウンタイムが削減されます。複数のシフトを実施している研究室では、最大切断速度の漸進的な向上よりも、メンテナンスの容易さが全体のスループットに大きな影響を与えることがよくわかります。これは単に、計画外のダウンタイムが切断対象のサンプルだけではなく、キュー内のすべてのサンプルに影響を与えるためです。
決定的な特徴は、 精密金属組織切断機 これは、生の切削速度ではなく、材料の硬さに関係なく、速度、送り速度、クーラント供給を狭い再現可能な範囲内に維持する能力です。これは、研磨切断中の発熱がホイール速度、下向きの力、接触時間の相互作用に比例し、単一の変数が範囲外にドリフトするとバランスがより多くの熱とより大きな変形にシフトするため、重要です。
3 つの設計上の特徴により、このバランスを保てるマシンとそうでないマシンが区別される傾向があります。
ブレードが複合材料または層状サンプルの硬い領域または柔らかい領域に接触する際の負荷の変化を補償する閉ループ速度調整。 プログラム可能な送りプロファイルにより、ブレークアウト損傷が最も発生しやすい切断出口側付近でのアプローチを自動的に遅くします。 切断ゾーンを微細構造の変化が始まる温度以下に保つ、フラッドまたはホイール経由のクーラント供給。 同じ週に軟質非鉄合金と焼入れ工具鋼の混合物を扱う研究室にとって、この一貫性は最高速度よりも重要です。切断速度は速いものの、狭い硬度範囲内でしか良好なパフォーマンスを発揮しない機械では、オペレーターが手動で補正する必要があり、その結果、装置が除去するはずだったばらつきが再び生じてしまいます。
冷却剤の化学的性質は、機械自体の機械的特徴と並んで注目に値します。潤滑性は良いものの、切り口からの流出が遅い冷却剤は、熱を除去するのではなく閉じ込める可能性があり、一方、自由に流れるが十分な潤滑特性を欠いている冷却剤は、ホイール面の摩擦を増大させます。クーラントの濃度と供給圧力を使用中のホイールのタイプに一致させ、ホイールを交換するたびにその一致を再確認することで、文書化された設定ではなく非公式の習慣に任せられていることが多いギャップを埋めます。
十分に仕様が定められたマシンでも、サポートが不十分な場合はパフォーマンスが低下します。 金属切断機の付属品 サンプルの形状と一致しません。切断中の部品の動きは、不正確な平面や再現不可能な平面に直接変換されるため、固定は防止可能な切断欠陥の大部分を占めます。

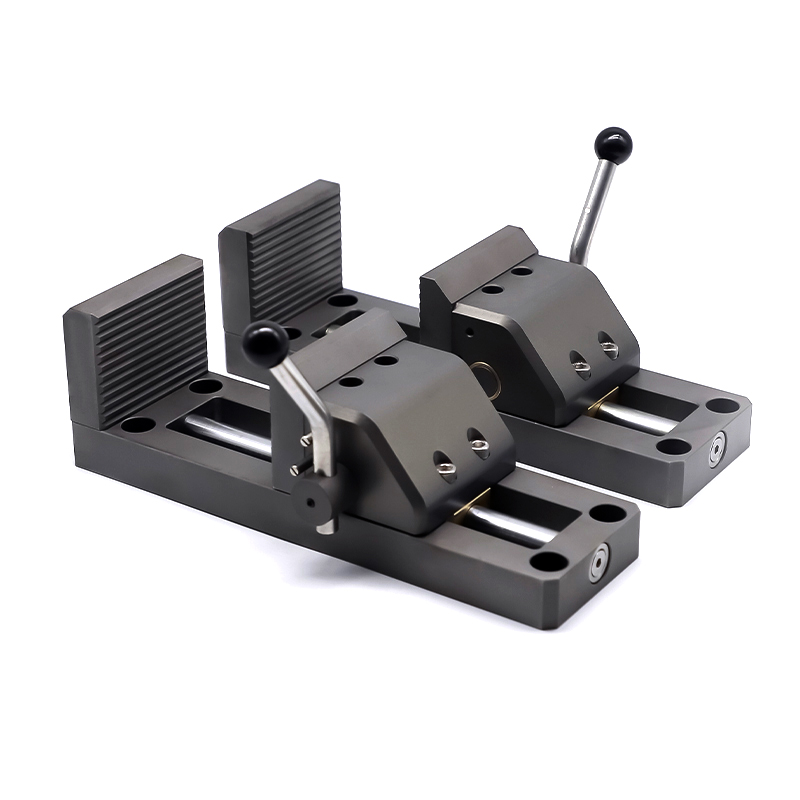

広い顎面を備えた万力型クランプは、より大きな接触領域全体にクランプ力を分散させるため、不規則な部品や角度のある部品をしっかりと保持しながら、軟質合金の局所的な潰れのリスクを軽減します。アングル治具と V ブロック ホルダーを使用すると、即席のクランプが必要となる円筒形または奇妙な形状の試験片にもこの制御が拡張されます。さまざまな結合硬度や研磨グリットのオプションを含むホイール選択アクセサリにより、基本装置を変更することなく、単一の機械をより広範囲の材料硬度に適合させることができます。
多くの研究室が従う実際的なルールは、フィクスチャリングを 1 回限りのセットアップではなく、サンプルごとの決定として扱うことです。新しい部品の形状を設定する前に治具の適合性を確認するにはさらに数分かかりますが、クランプ中のずれによって生じる再切断の率は一貫して減少します。
主要な性能寸法における砥石の種類の比較 砥石車の選択は、切断ワークフローにおいて、発熱、エッジ品質、コストに同時に影響を与える数少ない決定事項の 1 つです。以下のグラフは、単一ベンダーの仕様ではなく、一般的な実験室の経験に基づいて、5 つの性能側面にわたる 4 つの一般的なホイール カテゴリを相対的なスケールで比較しています。
切断速度 耐摩耗性 コスト効率 熱制御 エッジ品質 ダイヤモンドボンドホイール 酸化アルミニウムホイール ダイヤモンドボンドホイールは一般に耐摩耗性とエッジ品質の点で優れており、再ツルーイングを繰り返すとスループットが低下する硬化合金やセラミックに適しています。酸化アルミニウムホイールは、最大のエッジの鋭さよりもコスト効率が重要な、軟鋼や日常的な生産の切断には依然として実用的な選択肢です。炭化ケイ素と CBN ホイールは中間的な位置を占めており、それぞれ汎用用途よりも特定の材料ファミリーが好まれています。
ホイールボンドの硬さは、上のグラフに示されているのと同じトレードオフと相互作用します。より硬いボンドは砥粒をより長く保持し、砥石の寿命を延ばしますが、切断される材料がそのボンドグレードに対して柔らかすぎる場合、鈍い砥粒が解放されて新鮮な刃先を露出させるのではなく所定の位置に留まるため、艶出しが発生する可能性があります。ボンドが柔らかくなると砥粒がより容易に放出され、砥石の消耗が早くなりますが、柔らかい材料の切断面を鋭く保ちます。すべての作業に対して 1 つのホイールを標準化するのではなく、少量のボンド グレードの在庫を手元に置いている研究所では、一般に、混合材料のワークロード全体で熱関連の欠陥が発生することが少なくなります。
切削速度と熱影響部: トレードオフを理解する 切削速度を上げると加工時間は短縮されますが、クーラント流量と送り速度を調整して補わない場合、熱影響部の深さが増す傾向もあります。この関係は全速度範囲にわたって線形ではありません。ほとんどの研究室では、低速では比較的平坦な応答が観察され、その後、材料固有のしきい値を超えると熱影響深さが急激に増加します。
切断速度 (relative scale) 熱影響部の深さ 低い 高 実際的なポイントは、繊細な合金では、利用可能な最高速度が正しい設定であることはほとんどないということです。最も一般的な材料についてこの曲線をマッピングする研究室は、変曲点のすぐ下の作業速度を特定し、熱の影響を受ける領域を検査領域に押し込むことなく、ほとんどの時間を節約できます。
材料硬度カテゴリにわたる送り速度と変形 送り速度は、過小評価されがちな方法で材料の硬度と相互作用します。軟鋼サンプルにきれいな切断を行うのと同じ送り設定では、より柔らかく延性の高い合金に目に見える表面変形が生じる可能性があります。これは単純に、材料が同じ力できれいにせん断されるのではなく降伏するためです。
硬化鋼 軟鋼 アルミニウム 銅合金 低い 中等度 高 非常に高い 固定送り速度での相対的な表面変形
一般に、より柔らかく延性の高い材料は、スミアリングを避けるために、より遅い送りとより軽いクランプ力を必要とします。一方、より硬い合金はより速い送りに耐えますが、熱の蓄積に細心の注意を払う必要があります。すべてのサンプルに単一のデフォルト設定を適用するのではなく、硬度カテゴリーごとに送りを調整することは、研究室が行うことができる最もコスト効率の高い変更の 1 つです。
よくある切断上の欠陥の概要 欠陥 考えられる原因 典型的な修正 切り口の焼け線 速度超過または冷却水不足 速度を下げ、冷却液の流量を確認します セクション全体の角度ドリフト 固定具の緩みまたは不一致 幅広のジョーまたは角度固有の治具に切り替える 汚れや丸みを帯びたエッジ 延性材料の過剰な送り力 低いer feed rate, reduce clamping pressure びびり跡 ホイールのアンバランスまたは振動 ホイールを再調整または交換し、スピンドルベアリングを確認します
サンプルの選択から完成したセクションまでの反復可能なワークフロー オペレーターとシフト間の一貫性は、各ステップでの個別の判断に依存するのではなく、毎回同じシーケンスに従うことで実現します。以下のフローは、生産全体にわたって比較可能な切片結果を維持するために研究室が一般的に使用するシーケンスの概要を示しています。
断面平面の特定 ホイールと治具を選択してください 速度と送りの設定 クーラントのあるセクション 結果を検査してログに記録する
ホイールの状態や目標平面からの逸脱など、各カットの結果をログに記録することでループが閉じられ、不合格バッチになる前に結果の遅いドリフトを特定するためのデータ証跡が研究室に提供されます。
この種の記録保持は、実行が順調に進んでいるときには余分なオーバーヘッドのように感じられがちですが、その本当の価値は、数か月後、顧客または内部監査から、特定のセクションのバッチが以前のバッチと異なる理由を尋ねられたときに現れます。ホイール交換、クーラント補充、フィード調整の日付付きログがあれば、その調査は推測作業ではなく簡単な検索に変わり、単一のカットだけではフラグを立てられなかった、ゆっくりとした緩やかなドリフトが明らかになることもよくあります。
毎回のセクショニング実行前の短いチェックリスト 生産スケジュールが速いと、検証ステップをスキップしたくなりますが、短い実行前チェックで、材料が無駄になる前に、予防可能な欠陥の大部分を常に検出できます。
ホイールのタイプと砥粒が現在のバッチの材料の硬度と一致していることを確認します。 シフトの最初のカットを開始する前に、クーラントの流量と濃度を確認してください。 治具が前のバッチと一致すると仮定するのではなく、実際の部品に治具が適合していることを確認してください。 単一のデフォルト値ではなく、材料カテゴリに従って送り速度を設定します。 完全な実行に進む前に、低倍率で最初のセクションを検査します。 よくある質問 Q1: 切断の精度と精度の違いは何ですか? 精度は、基準フィーチャに対してカットが意図した平面とどの程度一致しているかを表します。一方、精度は、同じセットアップ上の多くのサンプルにわたってその結果がどの程度再現可能であるかを表します。
Q2: 切削速度が熱影響部に影響するのはなぜですか? 速度が高くなると、ホイールと材料の間の摩擦接触率が増加し、材料固有のしきい値を超えると、切断端付近の微細構造が変化するほど局所的な温度が上昇します。
Q3: 治具はどのくらいの頻度で見直す必要がありますか? ある形状に対して機能する治具は、サイズや角度が異なる試験片ではドリフトやシフトが発生する可能性があるため、部品の形状が変更されるたびに治具をチェックする必要があります。
Q4: 送り速度が速いと常にダメージが大きくなりますか? いつもではありません。この効果は材料の硬度に大きく依存し、より柔らかく延性の高い合金は、硬化した材料が問題なく許容できる送り速度での変形を示します。
Q5: ビビリマークを軽減する最も簡単な方法は何ですか? 走行前にホイールバランスとスピンドルの状態をチェックすると、びびりの問題の大部分は解決されます。これは、振動は通常、冷却剤や供給の問題ではなく機械的な原因によるものであるためです。
