亜鉛メッキポットにおける亜鉛スラグの金属学的サンプルの調製と微細構造分析- Trojan (Suzhou) material technology Co., Ltd.

亜鉛メッキポットにおける亜鉛スラグの金属学的サンプルの調製と微細構造分析

07-04-2025

亜鉛めっきとは、審美的および抗ラスト効果を実現するために、金属、合金、またはその他の材料の表面に亜鉛の層を堆積させる表面処理技術を指します。

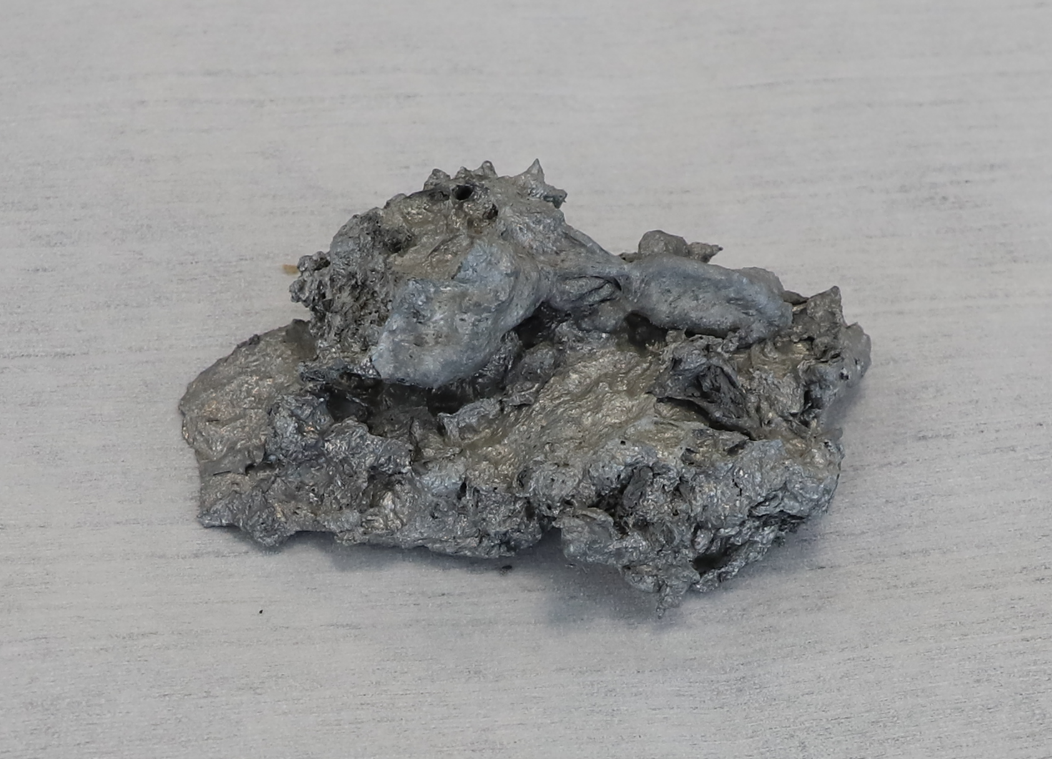

採用されている主な方法は、熱い亜鉛メッキです。亜鉛めっき層は、大気腐食に対して優れた耐性を持ち、室温で表面上の保護膜を簡単に形成できます。したがって、亜鉛の最大の用途は、自動車、建設、船舶、光産業などで広く使用されている亜鉛めった産業にあります。超微細な亜鉛粉末は、亜鉛に富むコーティングおよびその他の高性能腐食や環境に優しいコーティングの重要な原料として使用でき、大規模な鉄骨構造、シップ、シップ、他の産業に広く塗布されています。現在、亜鉛めっきポットからの残留亜鉛スラグ（90％Zn、7％AL、2％Mg、0.5％Fe）は、金属製のサンプル調製にさらされます。

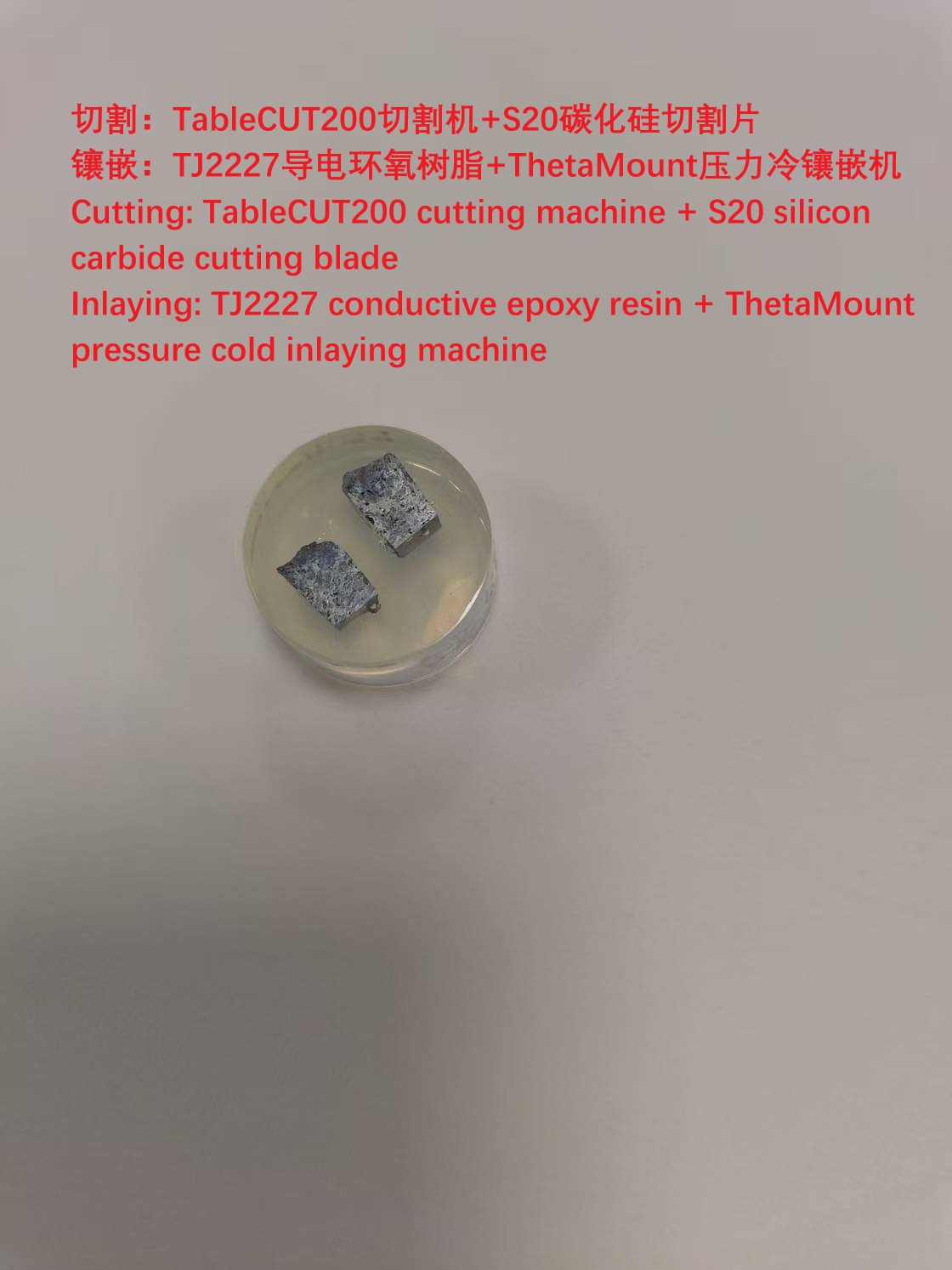

まず、TableCut200カッティングマシンとS20シリコン炭化物切断ブレードを使用して切断され、次にTJ2227導電性エポキシ樹脂とテタマウント圧力冷却機を使用して埋め込まれます。次に、次のように、Alpha610自動研削および研磨機で処理されます。

1。シリコン炭化物サンドペーパーP800/P1200/P2000による飛行機研削

2。SC研磨布での粗い研磨3-ミクロンダイヤモンド研磨液

3. ET研磨布1ミクロンアルミニウム酸化物の研磨液による最終研磨

エッチング剤は、塩化第一塩化塩酸酸水溶液（希釈）です。

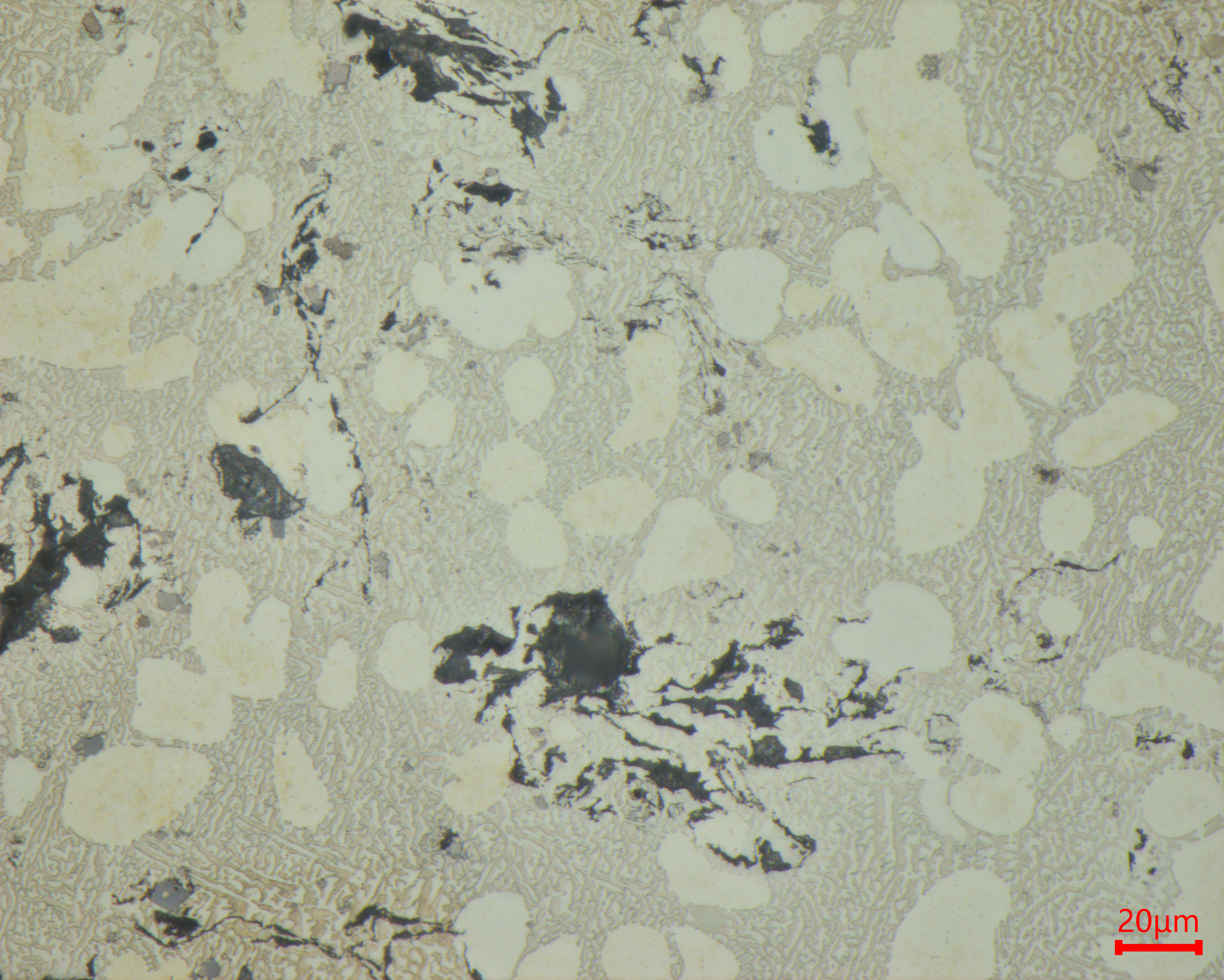

金属製の構造の観察は、MN80メタログラフ顕微鏡を使用して実行されます。金属グラフ構造は、白いまたは小さな島型の樹状Zn（AL）固体共液混合物であり、灰色の小さなブロックはAlfe化合物であり、黒いゆるい毛穴があります。これは、亜鉛スラグが不均一な加熱のためにしっかりと結合されていないことを示しています。
