シリコンモールドカップ
製品説明 耐久性があり、再利用可能なシリコンモールドカップは、アクリルおよびエポキシの取り付けシステムに広く使用されています。 ...

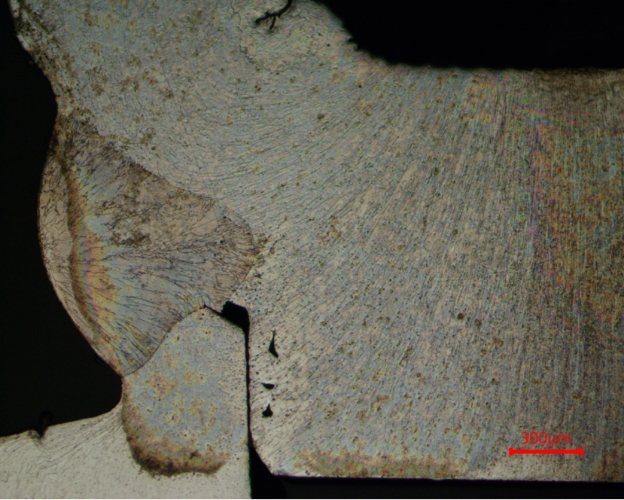

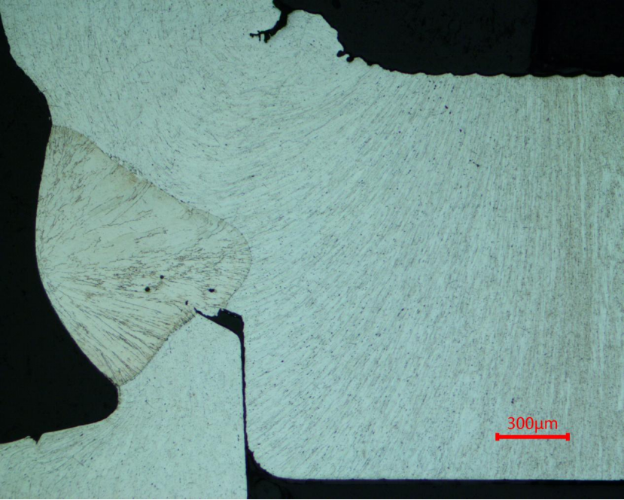

アルミニウム合金溶接サンプルは、腐食と洗浄にさらされた後、虹色の皮膜の現象を示しました。写真は、 アルミニウム合金溶接サンプル レインボーフィルムを使用し、細孔を埋めるために真空含浸後にサンプルの表面を再調整します。
下図のようにサンプルと樹脂の間に隙間があると、乾燥過程でその隙間やサンプルの細孔から水やアルコール、腐食剤などが流出し、汚染されたサンプル部分が着色して「虹色の膜」が形成され、検査が困難になったり、検査ができなくなったりすることがあります。
解決策:
-
エッジ保護を使用する エポキシ樹脂 樹脂がサンプルの細孔とサンプルと樹脂の間の隙間を完全に埋めるために、真空コールドエンベディングを行います。
-
圧縮空気には油や水分が含まれているため、最終研磨後のサンプルの乾燥に圧縮空気を使用することは避けてください。
-
各サンプル前処理プロセスの直後にサンプルを洗浄し、乾燥させてください。
.jpg?imageView2/2/w/400/format/jpg/q/75 "MD-W単結晶ダイヤモンドサスペンション")
.jpg?imageView2/2/w/400/format/jpg/q/75 "PL-W研磨潤滑剤")
.jpg?imageView2/2/w/400/format/jpg/q/75 "AO-Pアルミナサスペンション")
