Beta 300Pro自動カッター
金属組織サンプルの準備が始まります 高品質の切断プロセスで。完璧な表面 切断はその後の研削を減らすことができ、 研磨プロセスとサンプルの時間を短縮します ...
触媒分野におけるスターコーティングとして、亜酸化銅 (Cu₂O) コーティングは、バンドギャップが約 2.2 eV の典型的な p 型半導体です。可視光を吸収して触媒反応を開始することができ、有機汚染物質の分解、水素製造のための水の分解、その他の用途に広く使用されています。その触媒活性は、コーティングの微細構造と品質に直接依存します。電気化学堆積、化学還元、およびその他の方法で作成されたコーティングは、基板にしっかりと接着し、触媒反応に十分な活性サイトを提供できます。
金属組織学的分析は、触媒グレードの亜酸化銅コーティングの品質を管理する重要な方法として機能します。金属組織観察により、膜厚、結晶粒径、相組成を正確に測定し、気孔、亀裂、酸化第二銅介在物などの欠陥を検出します。これらの欠陥は活性点とコーティングの接着力を低下させ、触媒効率の低下とコーティングの剥離不良に直接つながります。信頼性の高い金属組織検査により、調製プロセスの合理性が検証され、コーティングの微細構造が最適化され、ソースからの安定した触媒性能が保証されます。これは、触媒グレードの Cu₂O コーティングの大量生産および適用において不可欠な品質管理ステップです。
金属組織学的サンプルの準備 Cu₂O コーティングの手順
1️⃣ P400金属組織サンドペーパーディスクで研削して、切削変形を取り除き、表面を平らにします。
2️⃣ P800 および P2000 の金属組織サンドペーパーで細かい研削を実行します。
3️⃣ 粗研磨: SC-JPポリシングクロス 9μm PD-WT研磨サスペンション。
4️⃣ 中間研磨：SC-JP研磨布3μm PD-WT研磨懸濁液。
5️⃣ 最終研磨: ZN-ZPポリシングクロス AO-A439 研磨サスペンション。

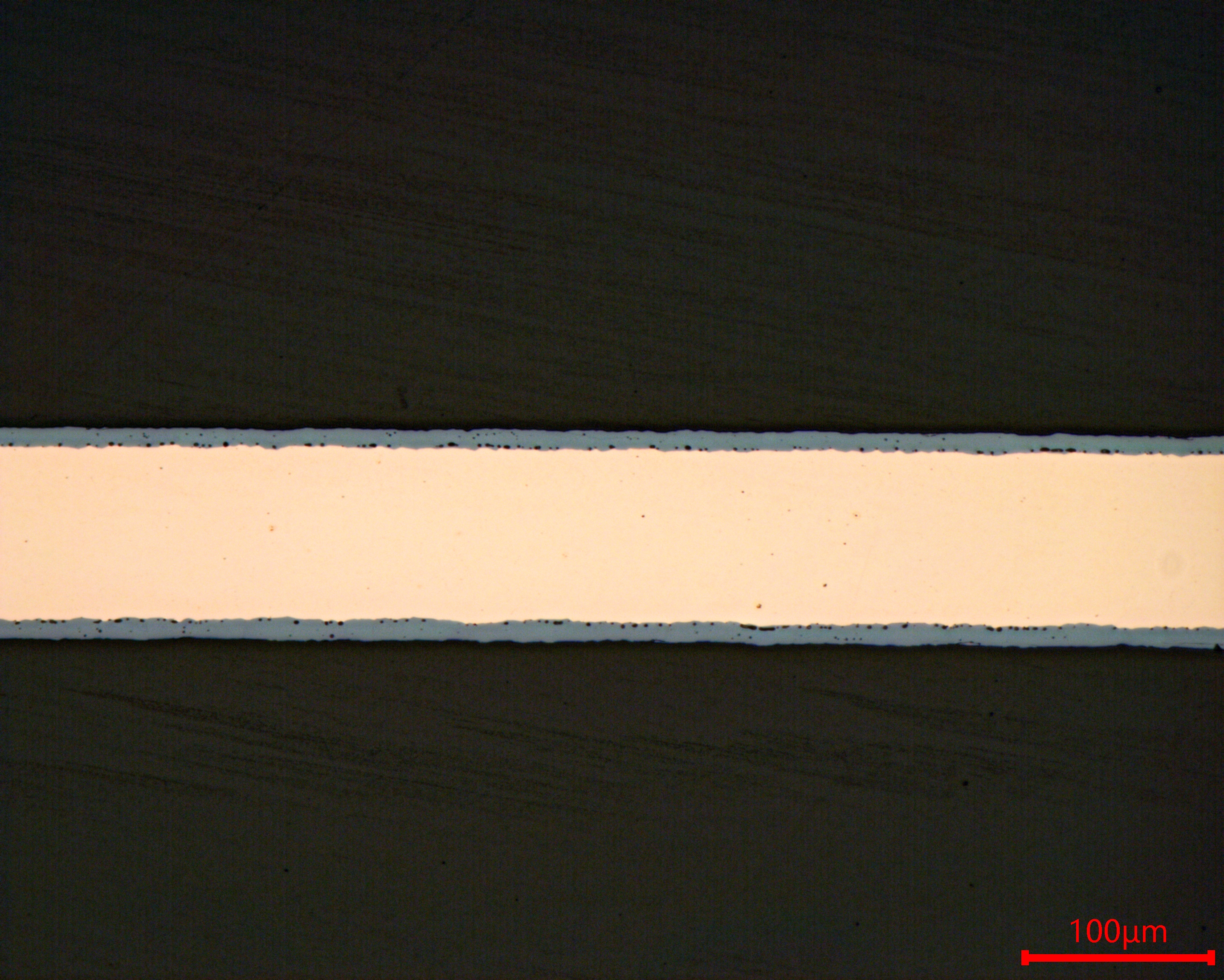

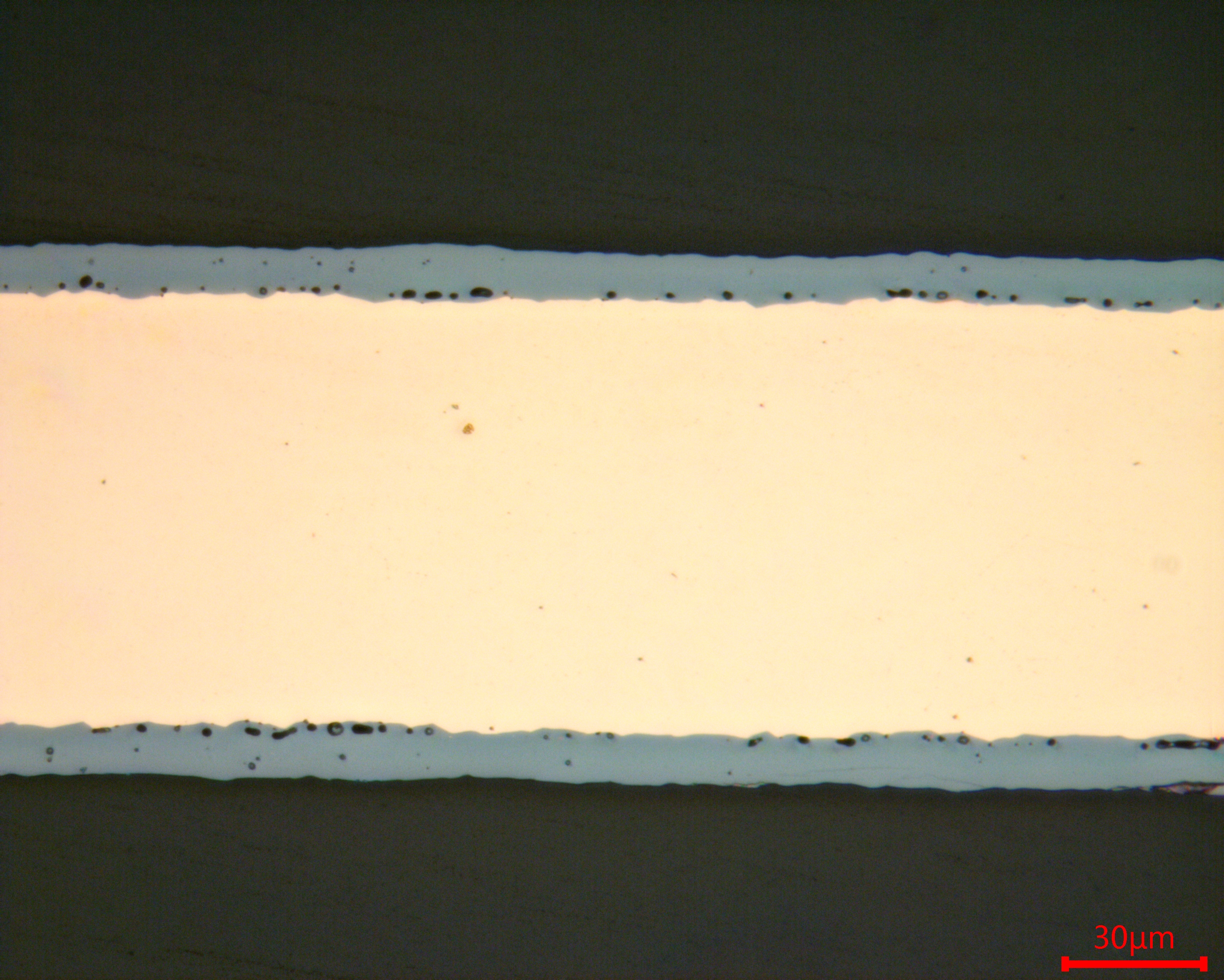

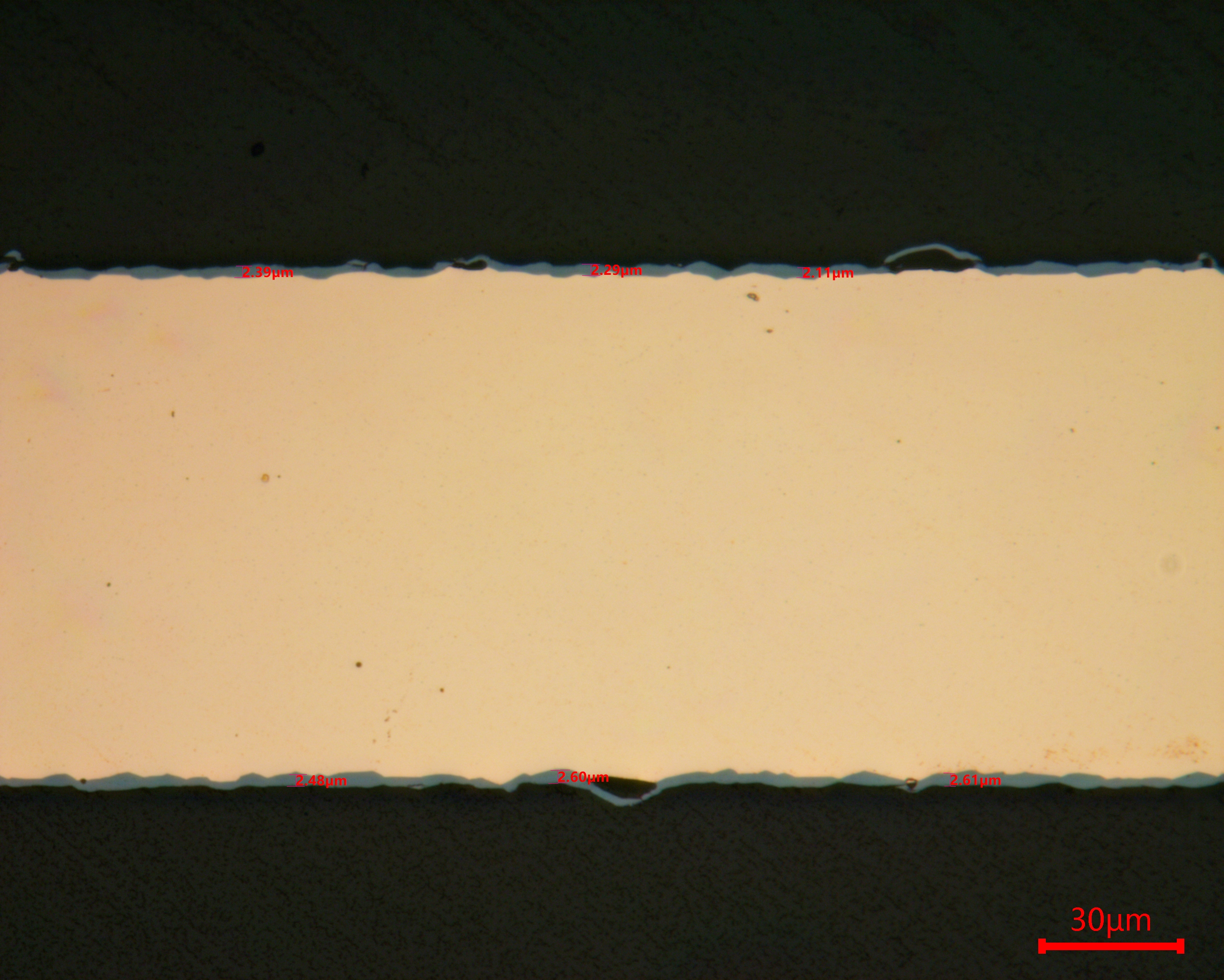

#金属組織検査装置 #自動研削研磨 #金属組織検査 #TROJAN #材料検査
.jpg?imageView2/2/w/400/format/jpg/q/75 "カットオフホイール")
