チップソルダーボールサンプルの作製

24-11-2025

チップはんだボールは、純錫または錫合金で作られた小さな球形のビーズです。これらは、チップパッケージとプリント基板 (PCB) の間の電気的接続と機械的サポート、およびマルチチップモジュール (MCM) の積層パッケージ間の接続を提供するために使用されます。

ボールグリッドアレイ (BGA) パッケージングでは、はんだボールが高いピン密度と小型化の間の矛盾を解決します。信号経路を短縮し、高周波信号の伝送損失を低減し、PCB との直接の熱接触を可能にして放熱効率を高めます。さらに、ある程度の弾性を備えているため、PCB の熱膨張によって生じる応力を吸収し、はんだ接合部の亀裂のリスクを軽減し、長期的な動作信頼性を向上させることができます。

チップはんだボールは、スマートフォン、タブレット、ラップトップの CPU、SoC、グラフィックスチップなど、さまざまな電子デバイスのチップパッケージングに広く使用されています。また、産業用制御、自動車エレクトロニクス、航空宇宙、その他の分野のコアチップのパッケージングにも適用されます。

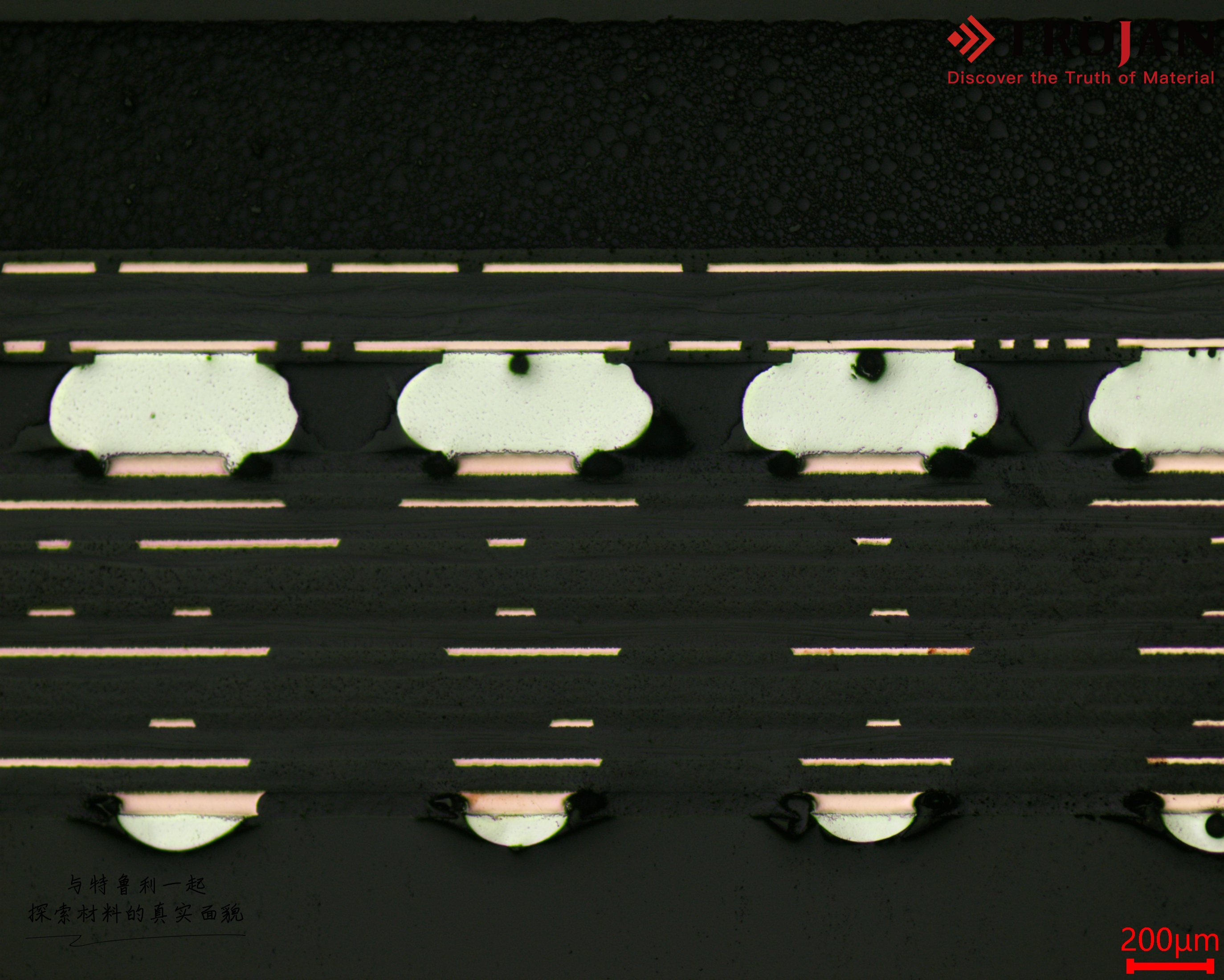

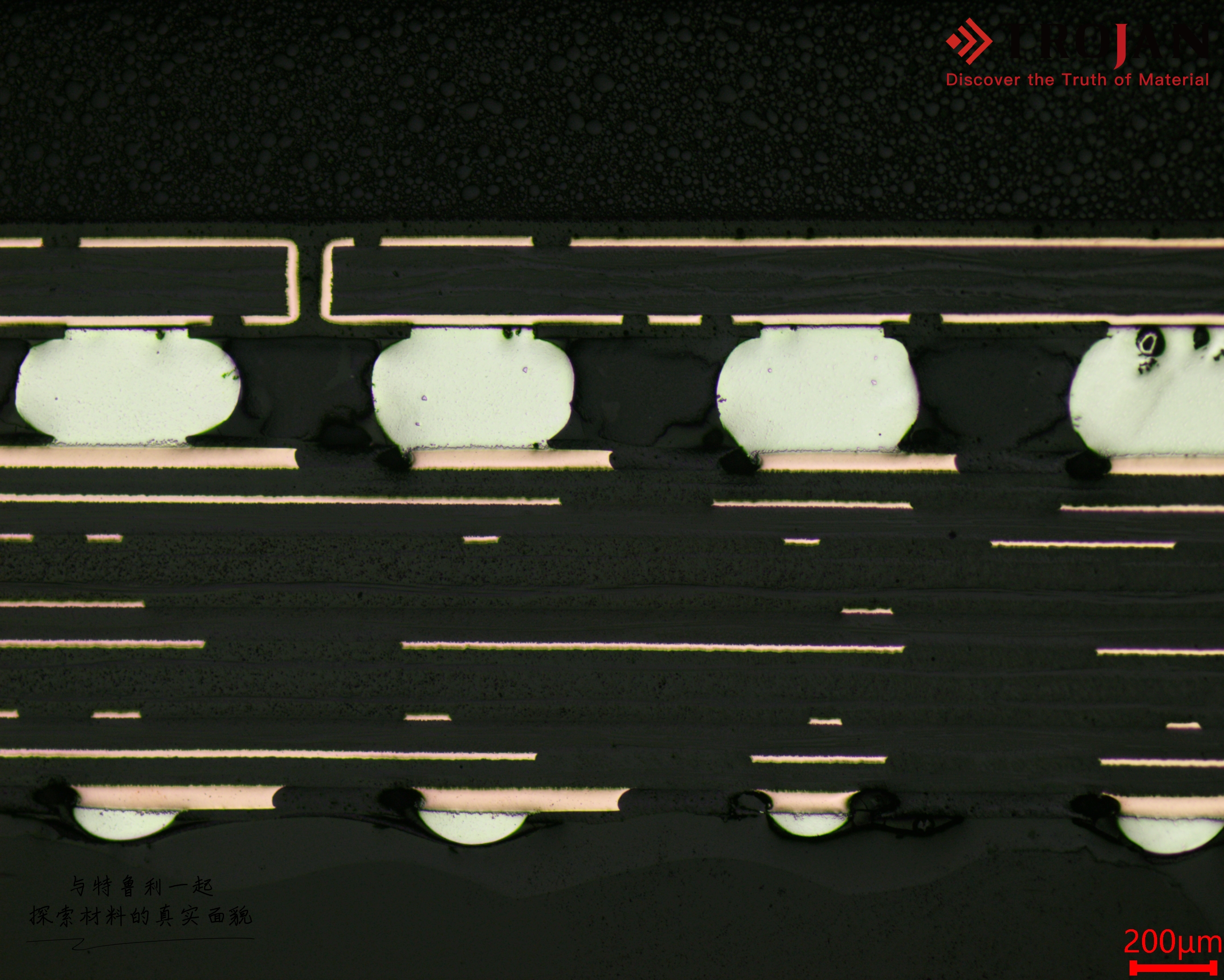

以下は、チップはんだボールのサンプル準備パラメーターと金属組織の顕微鏡効果の評価です。

1️⃣ 研削: サンドペーパー P400-P4000

2️⃣ 荒研磨：SC 3μm PD-WT

3️⃣ 最終研磨：ZN 0.05nm Super
