第3世代の半導体電力装置は、主に炭化シリコン（SIC）や窒化ガリウム（GAN）などの広帯域半導体材料に基づいて製造されており、従来のシリコンベースのデバイスと比較して、大きなバンドギャップ幅、高分解電界強度、高速電子飽和速度などの有利な利点があります。これらの特性により、第3世代の半導体電力装置は、高温、高電圧、高周波などの極端な条件下で安定して動作し、電力密度が高く、州上の損失とスイッチング損失が低く、エネルギー変換効率を効果的に改善できます。したがって、それらは、新しいエネルギー車両、太陽光発電発電、5G通信、鉄道輸送などの分野で広く使用されており、エネルギー変換と高級製造業の開発を促進するコアコンポーネントになり、エネルギー保存と産業アップグレードを達成するために非常に重要です。

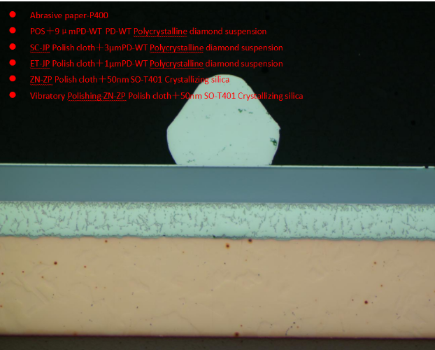

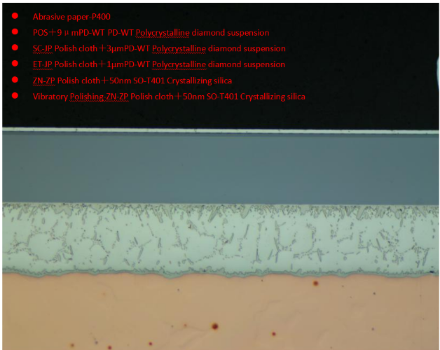

第3世代の半導体電力装置の研究と生産では、インターフェイス金属化合物（IMC）層の性能が、デバイスの信頼性と安定性に重要な役割を果たします。電子後方散乱回折（EBSD）テクノロジーは、材料微細構造分析の強力な手段として、IMC層の結晶学的情報、方向分布、および相組成を深く分析できます。ただし、高品質のEBSDデータを取得するには、サンプルの準備が重要な前提条件です。以下は次のとおりです メタログラフサンプルの準備 参照の方法。
