CT-2300手動のこぎり
製品説明 CT-2300は、さまざまな金属材料、回路基板、半導体、結晶、セラミック、石英ガラス、岩石学的サンプルの切断に適しています。不...
伝統的に鍛造されたナイフの鋭い刃の下には、金属組織の変化が隠されています。ちゃんとした 標本の準備と顕微鏡検査、 古典的な鍛造技術の長所と欠点を完全に理解することができます。
金属組織学的ビューには、埋め込まれたスケール層と折り曲げ鍛造接合部の高温誘起脱炭ゾーンからの明らかなスラグ混入物が示されています。これらの部品は焼入れ後に硬いマルテンサイトを形成できず、代わりに延性のあるパーライトのみが得られます。

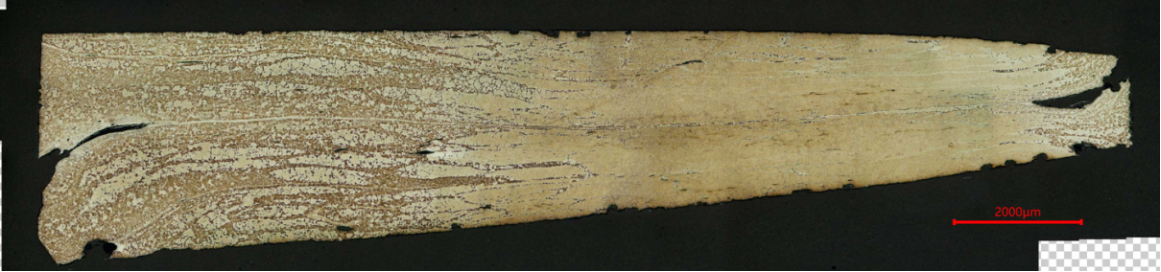

刃の背骨から刃先まで明確な構造勾配が存在します。
- 背骨には靱性に優れ、硬度が低い正規化パーライトを採用。

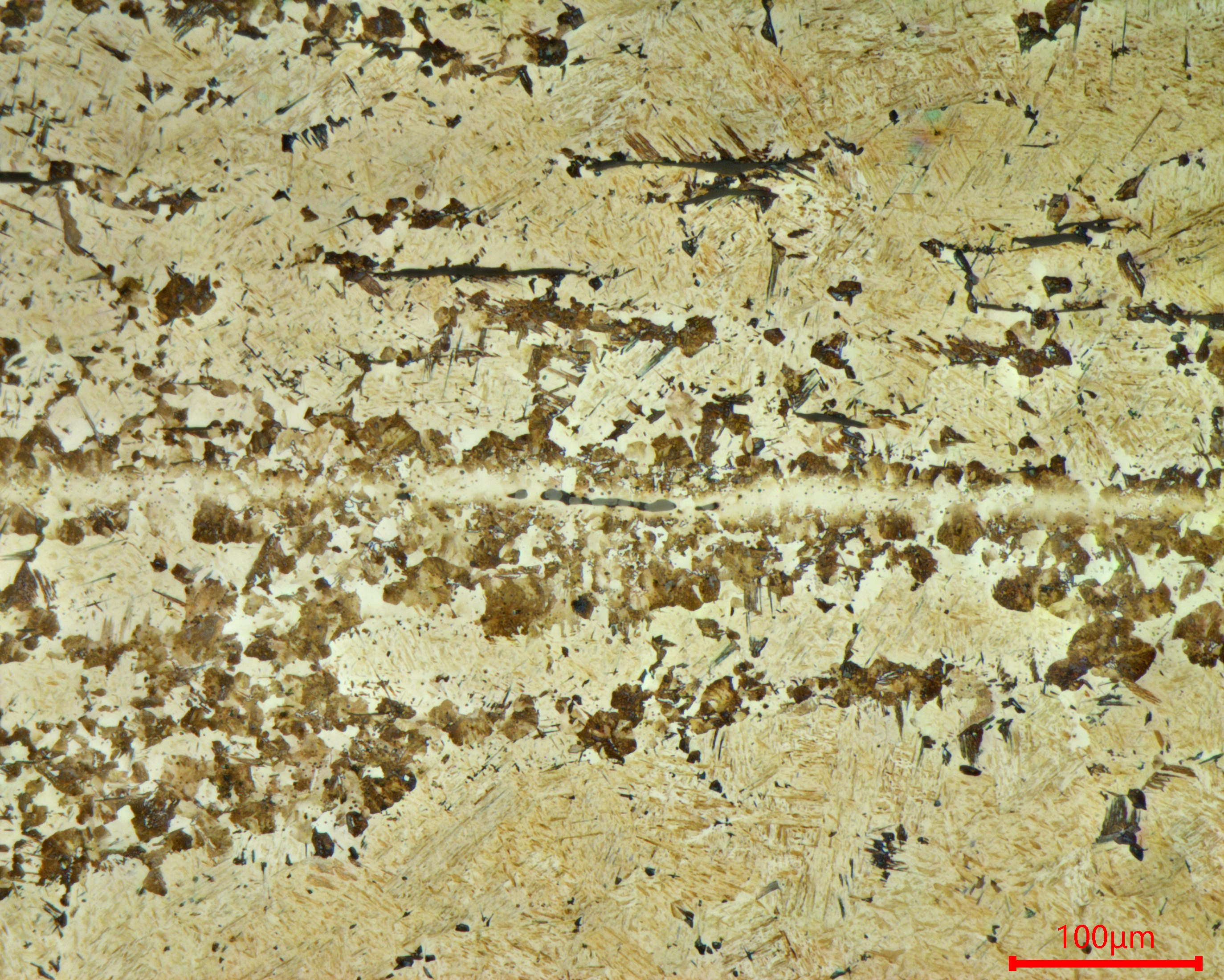

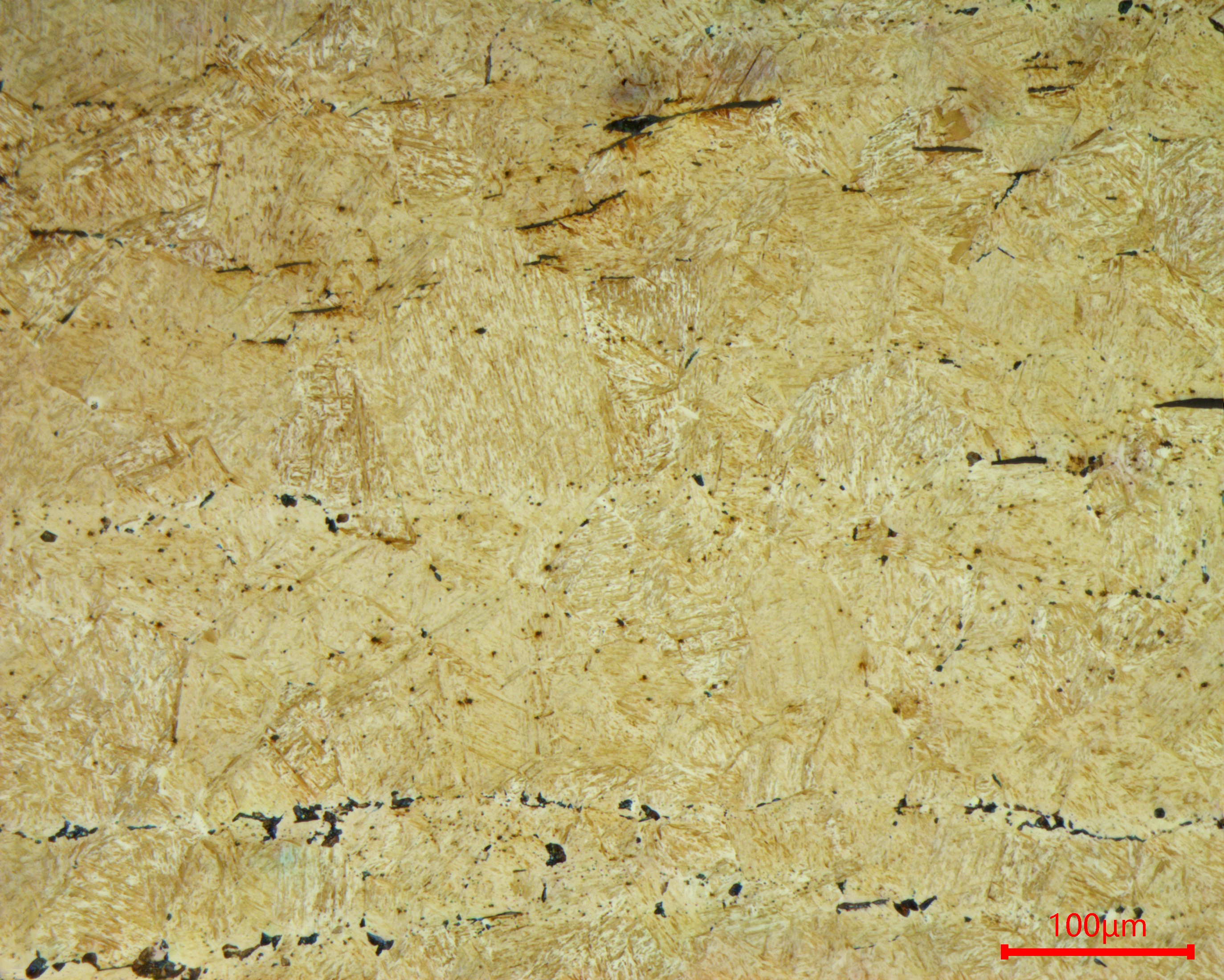

- 遷移領域にはパーライトとマルテンサイトの混合が存在します。これは、折り曲げ鍛造中の不十分な焼入れ冷却速度と酸化脱炭によって引き起こされます。

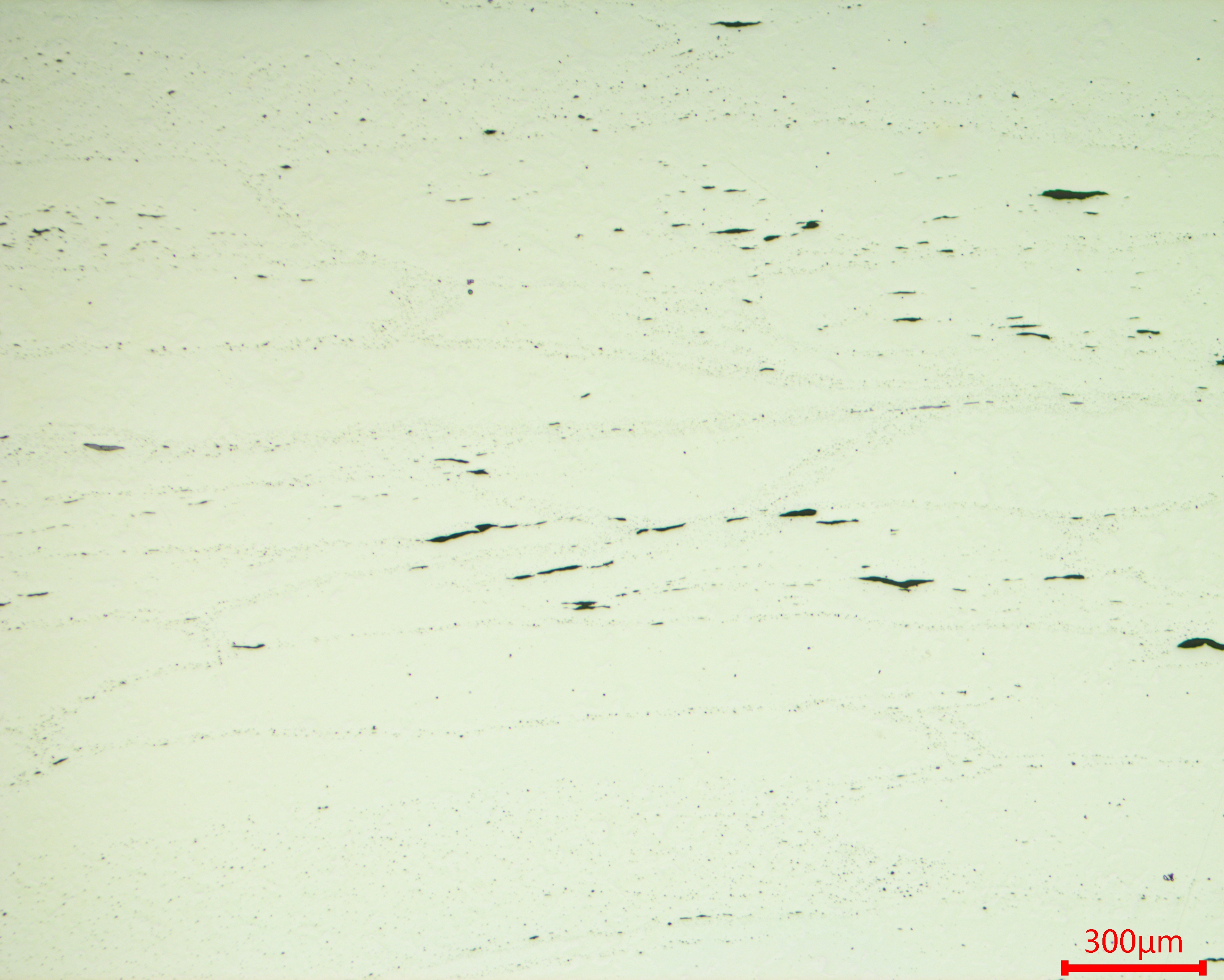

- 完全なマルテンサイト組織によって高い硬度が得られるはずの刃先は、介在物によって材料の連続性が破壊されます。これらの弱点は、ストレスの集中や潜在的なサービス障害につながりやすいです。
小さなミクロの世界は、「プロセス-構造-パフォーマンス」の中核となるルールを解釈します。金属組織学的分析は、伝統的な鍛造芸術と現代の材料科学を橋渡しし、古代の鍛造職人の技をこれまで以上に輝かせます。
.png?imageView2/2/w/400/format/jpg/q/75 "シータマウント圧力チャンバー")
.png?imageView2/2/w/400/format/jpg/q/75 "GP-1Aグラインダー＆ポリッシャー")
.jpg?imageView2/2/w/400/format/jpg/q/75 "PL-W研磨潤滑剤")
