体系的な研削と研磨により欠陥のない金属組織表面を実現

金属サンプル上に欠陥のない鏡のような表面を実現するのは偶然ではなく、慎重に制御された一連の作業が必要です。 研削と研磨 ステップ。平面研削からアルミナ懸濁液による最終研磨までの各段階では、新たなアーチファクトを生じさせることなく、前のステップでの変形を除去する必要があります。この記事では、金属組織学的分析において再現性のある高品質な表面を確保するための、消耗品、機器パラメータ、実践的なトラブルシューティングに焦点を当てた体系的な方法論を紹介します。

体系的な研削および研磨フローを定義するものは何ですか?

体系的なアプローチのリンク 研削方法 具体的に 研磨方法 各ステップで表面粗さの制御された低減を目標としています。ワークフローは通常、粗い平面研削（SiC ペーパーを使用）から精密研削、次に多段階のダイヤモンド研磨、そして最後に進みます。 最終研磨アルミナ またはコロイダルシリカ。このような規律がなければ、表面下の損傷や塑性変形が残り、顕微鏡分析が損なわれてしまいます。

重要な原則: 段階的なダメージの除去

各研磨ステージでは、前のステージで残った変形層を除去する必要があります。合金鋼の場合、除去される層の厚さは以前の損傷の深さの 2 ～ 3 倍である必要があります。 P120 ペーパーを使用した一般的な平面研削では、深さ約 25 ～ 35 µm の損傷が生じます。その後の P600 研削により約 40 µm が除去され、完全に除去されます。

再現可能な表面に必須の消耗品

高品質 金属組織学的消耗品 材料の除去速度と欠陥の生成に直接影響します。次の表に、主なカテゴリとその機能を示します。すべて 金属組織検査用消耗品 サンプルの硬度と延性に適合させる必要があります。

消耗品の種類	一般的な粒度/サイズ	申請段階	キー機能
炭化ケイ素研磨紙	P120 – P4000	平面研削・精密研削	素早い平坦化、変形制御
ダイヤモンドサスペンション	9μm、6μm、3μm、1μm	中間研磨	低い引き出しで高い除去力
金属組織検査用研磨布	織物、ナップ、多孔質	ダイヤモンド・最終研磨	切り粉の保持と潤滑を制御
最終研磨アルミナ	0.05μm～0.3μm	ファイナルステージ	鏡面仕上げなのでキズはありません

推奨事項: 軟質材料（アルミニウム、銅）の場合は、 炭化ケイ素研磨紙 詰まりを避けるために潤滑剤を使用します。超硬合金（工具鋼）用、織布 ダイヤモンドサスペンション 効率的な平坦化を実現します。

段階的な研削方法: 平面から微細まで

2つの異なる 研削方法 は順番に適用されます。 平面研削 平坦な表面を確立し、その後、変形を最小限に抑えるために多段階の精密研削が行われます。最適な結果を得るには、制御された圧力 (サンプルあたり 20 ～ 30 N) と熱損傷を防ぐための水冷が必要です。

平面研削 – 炭化ケイ素研磨紙 グリット P120 ～ P320、250 ～ 300 rpm で反時計回りに回転。切断面から0.2mm以上取り除いてください。
微粉砕ステージ 1 – P600 または P800 紙、減圧 (15 ～ 20 N)、150 rpm、持続時間 2 分。
微粉砕ステージ 2 – P1200 または P2500 紙、軽い力 (10 ～ 15 N)、120 rpm、1.5 分。傷が均一かつ一方向であることを確認します。

平面研削後

Ra ≈ 1.8 ～ 2.5 μm
変形層深さ ~25 µm

微研削後（P1200）

Ra ≈ 0.35 ～ 0.50 μm
残留損傷 < 5 µm

P2500研削後

Ra ≈ 0.12 ～ 0.18 μm
損傷深さ < 1 µm

研磨方法: ダメージのない表面への移行

体系的な 研磨方法 適切な研磨剤と組み合わせて、徐々に細かい研磨剤を使用します。 金属組織検査用研磨布 。布の種類によって、研磨粒子が表面とどのように相互作用するかが決まります。ダイヤモンド研磨ステージの場合、毛羽の少ない織布 (シルク、ポリエステルなど) は、 ダイヤモンドサスペンション エッジの丸みを最小限に抑えながら。最終段階では、柔らかく多孔質の布を使用します。 最終研磨アルミナ 細かい傷をすべて取り除きます。

一般鋼の推奨研磨順序

ステップ	研磨材・懸濁液	布の種類	力 (N/サンプル)	時間(分)
1	9μmダイヤモンドサスペンション	織物（ハード）	25～30	4～5
2	3 µm ダイヤモンド懸濁液	中程度の昼寝	20–25	3～4
3	1 µm ダイヤモンド懸濁液	柔らかい織り	15～20	2-3
4	0.05μm仕上げ研磨アルミナ	多孔質、化学繊維	10～15	1.5～2

粗い研磨剤の相互汚染を防ぐために、蒸留水と穏やかな超音波撹拌 (30 秒) を使用して各段階の間に洗浄ステップを実行します。

パラメータ制御による表面粗さの最適化

表面粗さ (Ra、Rz) は、欠陥のない準備を行うための重要な指標です。 150 の金属組織検査ラボからの業界データによると、次のガイドラインに従うと、Ra ≤ 0.02 µm を達成しながら準備時間が 35% 短縮されます。

車輪速度: のために 炭化ケイ素研磨紙 、200〜300 rpmを維持します。速度が高くなると、熱と塑性変形が増加します。
のためにce application: 段階的な減少 (サンプルあたり 30 N から 10 N まで) により、作業中に深い傷が付くのを防ぎます。 ダイヤモンドサスペンション 研磨すること。
潤滑： ダイヤモンドステージには水ベースの増量剤を使用してください。のために 最終研磨アルミナ 、アルコールベースの液体は表面の濡れを改善します。

「研磨材のサイズを 3 分の 1 に体系的に減らすことで (例: 9 μm → 3 μm → 1 μm)、以前のスクラッチを効率的に除去します。中間のステップをスキップすると、最終エッチング後に目に見える粗いスクラッチが残るリスクが 2 倍になります。」

中炭素鋼の比較試験では、完全な 6 ステップの方法 (P320 → P600 → P1200 → 9 μm → 3 μm → 1 μm → 0.05 μm アルミナ) を使用して、平均 表面粗さ Ra 0.011 µm、倍率 500 倍で残留傷なし。 P1200 ステージを省略すると、Ra 0.19 μm となり、目に見える引き抜きが発生しました。

金属組織学的供給および機器の構成

適切な 金属組織学用品 そして 金属組織学的供給品 正しく設定されていないと効果がありません 冶金研磨装置 。監視する主要なパラメータ:

プラテンの平面度 – 半径 100 mm にわたる偏差 < 0.02 mm。ダイヤルゲージを使って毎月点検してください。
分注システム – 自動化 ダイヤモンドサスペンション ポンプにより、一貫した潤滑と研磨剤の濃度が保証されます。
のためにce modulation – 中央の力と個別の力のヘッド。個々のヘッドが不均一なサンプルの高さを補正し、エッジの丸みを軽減します。

モダン 冶金研磨装置 可変速度 (50 ～ 500 rpm) とプログラム可能なステップシーケンスにより、ラボではオペレーター間で欠陥のない準備を再現できます。常に一致します 金属組織検査用研磨布 サンプルの形状に合わせて — 平らなサンプルは織布パッドでうまく機能しますが、不規則なサンプルには毛羽の高い布が必要です。

一般的な欠陥と体系的なトラブルシューティング

ダイヤモンド研磨後の残留傷

原因: 砥石サイズのスキップまたは磨耗 炭化ケイ素研磨紙 . 解決策: P1200 ペーパーで 2 分間再研磨し、9 μm ダイヤモンド懸濁液から再開します。各ステージで以前のマークがすべて削除されていることを確認します。

彗星の尾または引き出し

原因: 施術中に過度のプレッシャーがかかる 最終研磨アルミナ または潤滑が不十分です。 解決策: 力を 30% 減らし、潤滑剤の流量をサンプルあたり 40 ～ 50 mL/min に増やします。

逃げ・エッジの丸み

原因: 柔らかすぎる 金属組織検査用研磨布 または研磨時間が長くなる。 解決策: 中間段階では毛羽の少ない生地を使用します。最終研磨は 2 分以内に制限してください。

スクラッチのない歩留まり
最適なプロセス: 97%

砥石を飛ばした場合の歩留まり
55%未満

標準化された方法で時間の節約
40%削減

欠陥のない準備のためのデータ主導の推奨事項

12 の工業用品質ラボ (2022 ～ 2025 年) の結果を集計すると、準備が成功した場合は、各研磨段階の「20-20-20 ルール」に従っていることがわかります。つまり、平面研削後にヘッド速度を 20% 低下させ、段階的に力を 20% 低下させ、研削の際に 20% の時間を増分します。 最終研磨アルミナ ダイヤモンドステージと比較して。このルールを使用すると、欠陥のない表面 (200 倍で傷なし) が得られる確率は、アドホックな方法では 52% であるのに対し、96% に達します。

高スループット環境の場合は、2 ステップの実装を検討してください。 研削と研磨 自動化どこで 金属組織学的消耗品 好き ダイヤモンドサスペンション マイクロプロセッサ制御のディスペンサーを介して塗布されます。研究室では、再現性が 30% 向上し、オペレーターによる変動が排除されたと報告しています。

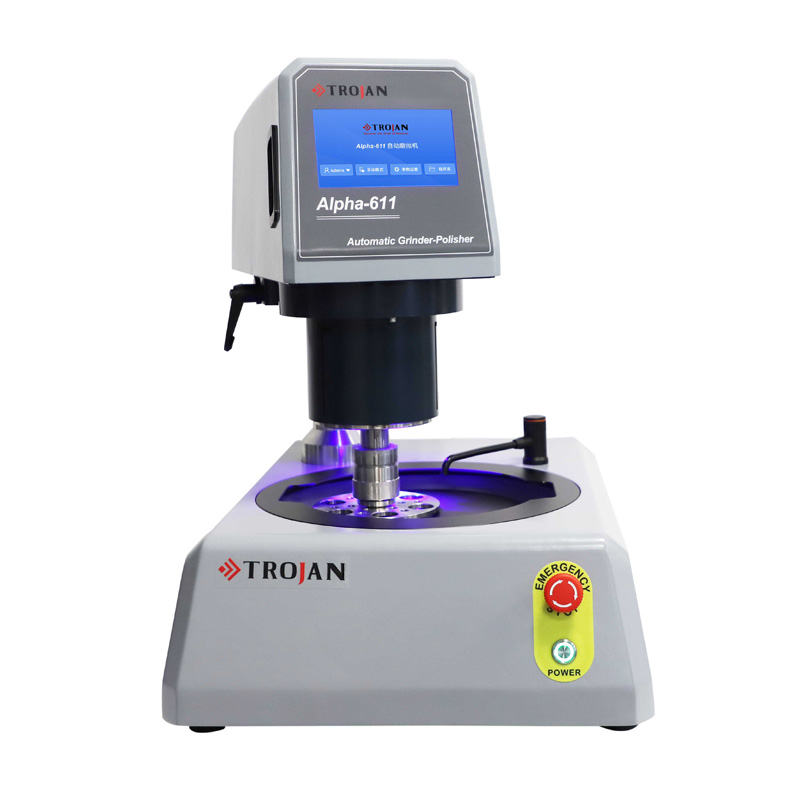

Metallographic preparation workflow illustration

よくある質問 (FAQ)

Q1: 平面研削と精密研削はどう違うのですか?

平面研削は粗いものを使用します 炭化ケイ素研磨紙 (P120–P320) サンプルを平らにし、切断による損傷を除去します。精密研削では、より細かい砥粒 (P600 ～ P4000) を適用して、変形深さを減らし、ダイヤモンド研磨用の表面を準備します。平面研削では大量の材料が除去され、精密研削ではスクラッチパターンが洗練されます。

Q2: 軟質合金の塑性変形を防ぐにはどの研磨方法が最適ですか?

アルミニウムや鉛などの柔らかい素材の場合は、2 つのステップを使用します。 研磨方法 ：最初は3μm ダイヤモンドサスペンション 中程度の起毛布の上に、 最終研磨アルミナ (0.05 µm) を最小限の力 (≤10 N) で短時間 (1 ～ 1.5 分) で行います。研磨剤が染み込む可能性がある硬い織布は避けてください。

Q3: 炭化ケイ素研磨紙はどれくらいの頻度で交換すればよいですか?

5 ～ 8 サンプルごと、または粉砕時間がベースラインから 30% 増加したときに交換してください。鈍い 炭化ケイ素研磨紙 過剰な摩擦熱が発生し、より深い変形層が生成されます。

Q4: ダイヤモンドの研磨とアルミナの最終研磨に同じ研磨布を使用できますか?

いいえ、相互汚染により粗い傷が発生します。常に別々に捧げる 金属組織検査用研磨布 各砥粒サイズに合わせて調整します。混合を避けるために布を色分けします。

Q5: SEM/EDS 分析で欠陥がないとみなされる表面粗さはどれくらいですか?

ほとんどの電子顕微鏡アプリケーションでは、 表面粗さ Ra ≤ 0.02 μm で十分です。 EBSD の場合、インデックス作成アーチファクトを排除するために Ra ≤ 0.01 µm が推奨されます。これには、次の最終ステップが必要です 最終研磨アルミナ (0.05 μm) またはコロイダルシリカ。
