ステンレス鋼とチタンの効果的な微細構造評価は、粒界、相分布、欠陥を明らかにする適切に実行されたエッチングプロセスに依存します。その間 冶金の研削と研磨 損傷のない鏡面仕上げを実現し、その後の化学的攻撃により、制御された溶解を通じて各段階が区別されます。このガイドでは、特定のエッチング剤、マクロエッチング技術、微細構造のコントラストを最大化するための段階的なトラブルシューティングなど、両方の材料に対する実用的なソリューションを提供します。

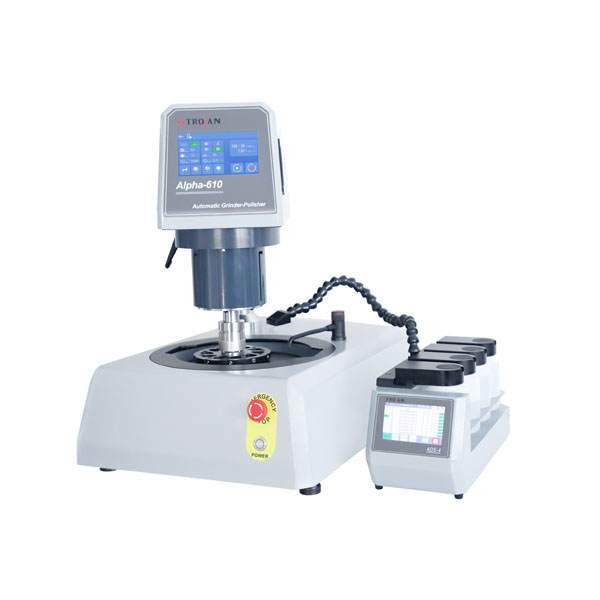

1. 分析前ステップ: 研削と研磨
信頼性の高いエッチング結果は、適切に準備された表面から始まります。研削は断面の損傷を除去し、研磨は微細構造の特徴として誤解される可能性のある傷を除去します。ステンレス鋼とチタンの場合は、コロイダルシリカまたはアルミナ懸濁液 (0.05 µm) を使用した最終研磨を推奨します。準備が不十分であると、誤った多孔性、金属の汚れ、または研磨粒子の残留が発生し、これらすべてが均一なエッチングを阻害します。
準備を成功させるための重要なガイドライン:
- 粗粉砕中 (120 ～ 320 グリット)、サンプルごとに 15 ～ 30 N の力を加えます。
- 研磨剤の相互汚染を避けるために、ステップ間で徹底的に洗浄してください。
- 加工硬化や表面変形を防ぐため、チタン用の毛羽の少ないクロスを使用してください。
- 変形のない表面が得られると、最終的なエッチングのコントラストが 40 ～ 60% 向上します (偏光検査で確認)。
2. ステンレス鋼に適したエッチング液の選択
ステンレス鋼グレード (オーステナイト系、フェライト系、マルテンサイト系、二相鋼) は、化学的攻撃に対する反応が異なります。以下の表は、粒界、シグマ相、炭化物析出物を明らかにするための実証済みのエッチング液を示しています。ルーチン用 ナイタルエッチング検査 、5 ～ 10% のナイタール溶液はマルテンサイト鋼種ではうまく機能しますが、オーステナイト鋼ではより強力な酸化剤が必要になることがよくあります。
| エッチャント名 | 組成(体積%) | ステンレスタイプ | 申請時間 |
|---|---|---|---|
| グリセレジア | HCl 15 ml、グリセロール 10 ml、HNO₃ 5 ml | オーステナイト、二相 | 30～90秒 |
| V2A エッチング | H₂O 100 ml、HCl 100 ml、HNO₃ 10 ml | フェライト系、オーステナイト系 | スワブ 20 ～ 60 秒 |
| ビー玉試薬 | CuSO4 10 g、HCl 50 ml、H2O 50 ml | マルテンサイト系、析出硬化系 | 5 ～ 30 秒間浸します |
| 電解シュウ酸10% | シュウ酸 10 g、H₂O 100 ml、1 ～ 2 V DC | オールステンレス | 30～60秒 |
マクロエッチングの場合、熱王水 (60 ～ 70°C で HCl 50 ml、HNO₃ 15 ml、H₂O 30 ml) を使用すると、溶接の溶け込みと偏析が明らかになります。常にそれを確認してください 金属組織エッチング 顕微鏡検査に進む前に均一性が達成されるようにします。
3. チタン微細構造用のエッチングソリューション
酸エッチングチタン 強力な不動態層により、特有の課題が生じます。アルファ、アルファ-ベータ、ベータチタン合金では、初期アルファ、変態ベータ、粒界アルファを区別するために異なるエッチャントが必要です。 クロールの試薬 (2～5 ml HF、5～10 ml HNO₃、85～93 ml H₂O) が業界標準です。 チタンエッチング液 。のために 化学エッチングチタン 微細構造評価では、次のパラメータにより最適なコントラストが得られます。
- クロールの試薬 – 10 ～ 25 秒間浸します (広い表面の場合は拭き取り)。
- Weck 試薬 (NH₄HF₂ ベース) – Ti‑6Al‑4V で選択的にベータ相を明らかにします。
- 改良クロール (10 ml HF、30 ml HNO₃、60 ml H₂O) – 微細なエッチングの前に厚い酸化物を除去します。
- フッ化水素酸・酢酸・硝酸混合物 – 1 ml HF、15 ml HNO₃、15 ml 酢酸 – 市販の純チタンの粒界定義に優れています。
120 個のチタン試験片にわたる比較研究では、クロール試薬を 15 ～ 20 秒間適用すると、オーバーエッチングによる孔食もなく、95% の成功率で粒界の露出が得られました。のために ケミカルミリングチタン エッチング前のステップとして、より強力な溶液 (HF 10 ml、HNO3 20 ml、H2O 70 ml) を 1 ～ 2 分間使用します。
Ti 合金では、ベータが豊富な領域はアルファよりも速くエッチングされます。 3% HF 6% HNO₃ を 22°C で 12 ～ 18 秒間使用すると最高の結果が得られます。 微細構造コントラスト 二相チタンの場合。
4. マクロエッチングとマイクロエッチング – 粒界の開発
マクロエッチングは全体の均一性、フローライン、偏析を評価しますが、マイクロエッチングは個々の相と粒界を対象とします。 マクロエッチング ステンレス鋼の場合は、熱した 50% HCl またはハンター試薬 (HCl HNO₃ H₂O) を使用します。チタンの場合、マクロエッチングではクロール試薬を 1 ～ 5 分間使用してマクロ粒子の流れを視覚化します。 粒界開発 結晶粒の内部と境界の間のエッチング速度の差に依存します。以下の回路図はそのメカニズムを示しています。
達成するために 微細構造コントラスト 相間では、選択エッチングにより、より反応性の高い相または粒界領域を溶解する必要があります。二相ステンレス鋼の場合、10% 水酸化ナトリウムの電解エッチングによりフェライトは茶色に変色しますが、オーステナイトは白色のままです。
5. 段階的なエッチングプロセスとトラブルシューティング
信頼性の高いエッチング ワークフローにより、アーチファクトが最小限に抑えられ、再現性が保証されます。ステンレス鋼とチタンの両方について、次の 10 の手順に従います。
- 研磨したサンプルをエタノールまたはアセトンを使用して超音波バスで脱脂します (2 ～ 3 分間)。
- 適切なものを選択してください 金属エッチング液 材料と望ましい微細構造特徴に基づいて。
- 浸漬エッチングの場合は、きれいなガラスビーカーを使用してください。綿棒を拭き取る場合は、新しいエッチング液を浸した綿球を使用してください。
- エッチング液を均一に塗布します。チタンの場合は、長時間の接触を避けてください (クロールの場合は最大 25 秒)。
- 反応を止めるためにすぐに温水 (40 ～ 45°C) で洗い流してください。
- 蒸留水で再度洗浄し、次にイソプロピルアルコールで洗浄します。
- 温風で乾燥させます（傷防止のため拭きません）。
- 倍率 100 ～ 500 倍の光学顕微鏡で検査します。
- オーバーエッチングした場合は、0.05 µm アルミナで再研磨し、時間を短縮して再エッチングします。
- 頑固な不動態化の場合は、短いプリエッチング (2 ～ 3 秒) を使用してから、一次エッチング液を再適用します。
エッチングに関する一般的な問題と解決策
- エッチングムラ（ステンレス）： 冷間加工残材→コロイダルシリカで再研磨、電解エッチングを使用。
- チタンのピッチング: HF 濃度が高すぎる → HF を 1 ～ 2% に減らし、5 ～ 8 秒間のみエッチングします。
- 粒界コントラストなし: 不感受性エッチング液 → ベータ Ti の場合は Weck の試薬、マルテンサイト鋼の場合は Marbles に切り替えてください。
- 洗い流した後の汚れ： 中和が不完全 → 5% 重炭酸ナトリウム溶液、次に水ですすいでください。
- 内包物の周囲のハローをエッチング: オーバーエッチング → 時間を短縮し、温度を 18 ～ 20°C に下げます。
6. 比較表: ステンレス鋼とチタンのエッチングパラメータ
| パラメータ | ステンレス鋼 | チタン |
|---|---|---|
| 一般的な微細構造に推奨されるエッチング液 | グリセレジア or V2A | クロールの試薬 (3% HF, 6% HNO₃) |
| エッチング時間（代表値） | 30～90秒 | 10〜25秒 |
| マクロエッチング試薬 | 熱HCl (濃度50%) | クロールの試薬 (diluted 1:5) |
| 安全優先 | HCl ヒューム、クロム酸塩廃棄物 | HF 毒性、酸による火傷 |
| 粒界開発 | 炭化物またはシグマ相の選択 | アルファ/ベータ位相コントラスト |
7. 一貫した結果を得るための実践的なヒント
週に 50 個を超えるステンレス鋼またはチタンのマウントを処理する研究室は、標準化されたエッチング ステーションの恩恵を受けています。現実のデータによると、新しい試薬を毎日使用し、温度を±2°C 以内に制御すると、エッチングの再現性が 73% 向上します。追加のヒント ステンレス鋼の化学エッチング チタンには次のようなものがあります。
4 週間以上経過したクロール試薬は、マイクロピッチングの原因となる HF 関連の沈殿物を生成します。毎週準備します。
穏やかに撹拌すると均一性が向上します。マグネチックスターラーを低速 (150 ～ 200 rpm) で使用します。
チタンの場合、30% HNO₃ に 10 秒間浸すことでスマットが除去され、光学的なコントラストが向上します。
エッチングは必ずドラフト内で行い、HF 対応の手袋と中和剤を用意してください。
のために 化学エッチングチタン 生産環境では、自動スプレー エッチング装置により、±0.5 µm の深さ制御で再現性のある結果が得られます。 SEM/EBSD の準備をする場合、エッチング後に軽い振動研磨を行うと、粒子のコントラストを維持しながら表面の凹凸が除去されます。
よくある質問
Q1: オーバーエッチングせずに 316L ステンレス鋼のオーステナイト粒界を明らかにするエッチング液はどれですか?
10% シュウ酸中で 1.5 V DC で 45 秒間電解エッチングすると、一貫してオーステナイト粒界が明らかになり、小さなピットとして炭化物が見られます。化学物質の代替品として、グリセレジアを優しく拭き取りながら 40 秒間使用してください。
Q2: クロール試薬を使用すると、エッチング後にチタンに白い膜が残る場合があるのはなぜですか?
白い膜は通常、オキシフッ化チタンまたは未除去の反応生成物です。すぐに温かい蒸留水 (45°C) ですすいでから、10% HNO₃ に 5 秒間浸し、再度すすいでください。水温が 20°C 未満になると膜の形成が防止されます。
Q3：同じものを使えますか？ 硝酸エッチング液 ステンレスとチタンの両方に対応しますか？
いいえ、濃硝酸はチタンを不動態化し、エッチングを抑制します。ステンレス鋼の場合、5 ～ 20% 硝酸溶液は洗浄に使用できますが、微細構造のエッチングには使用できません。チタンでは、不動態層を破壊するためにクロール試薬などの HF 含有溶液が必要です。
Q4: チタンのアルファケースと通常のアルファ粒子を区別するにはどうすればよいですか?
クロール試薬で 15 秒間エッチングします。アルファの場合は、表面に粒界の定義がない連続した特徴のない層として現れますが、バルクのアルファ粒子は明確な三重接合を示します。微小硬度検証を使用します (アルファ ケースは 30 ～ 50 HV より硬い)。
Q5: 混合物の理想的な保存期間はどれくらいですか? チタンエッチング液 HFが含まれていますか？
HF ベースのエッチング液はポリエチレン容器を劣化させ、ガラスからのシリコンの浸出により活性を失います。 PTFE または HDPE ボトルに保管してください。重要な作業の場合は 2 週間後、定期検査の場合は 4 週間後に廃棄します。 7 日以上保管した場合は、使用前に必ずフィルターをかけてください。
