熱処理検証と品質管理のための硬度試験

熱処理作業では、高性能コンポーネントと早期故障の違いは表面下にあることがよくあります。 硬さ試験 熱処理の有効性を検証するための主要なゲートキーパーとして機能し、引張強度、耐摩耗性、疲労寿命と直接相関します。この記事では、工業データと実用的なガイドラインに裏付けられた、ロックウェル、ブリネル、ビッカース、および金属組織学法が熱処理の品質を検証する方法についての技術的な洞察を提供します。

自動車および航空宇宙のサプライチェーン全体にわたる 12,000 を超える熱処理部品の分析により、品質漏れの 73% が不適切な硬度検証プロトコルに起因していることが明らかになりました。インデント技術を適切に適用すると、現場での故障リスクが 60% 以上減少するため、このトピックは冶金学者や QC エンジニアにとって不可欠なものとなります。

1. ロックウェル試験: プロセスの特徴としての押し込み深さ

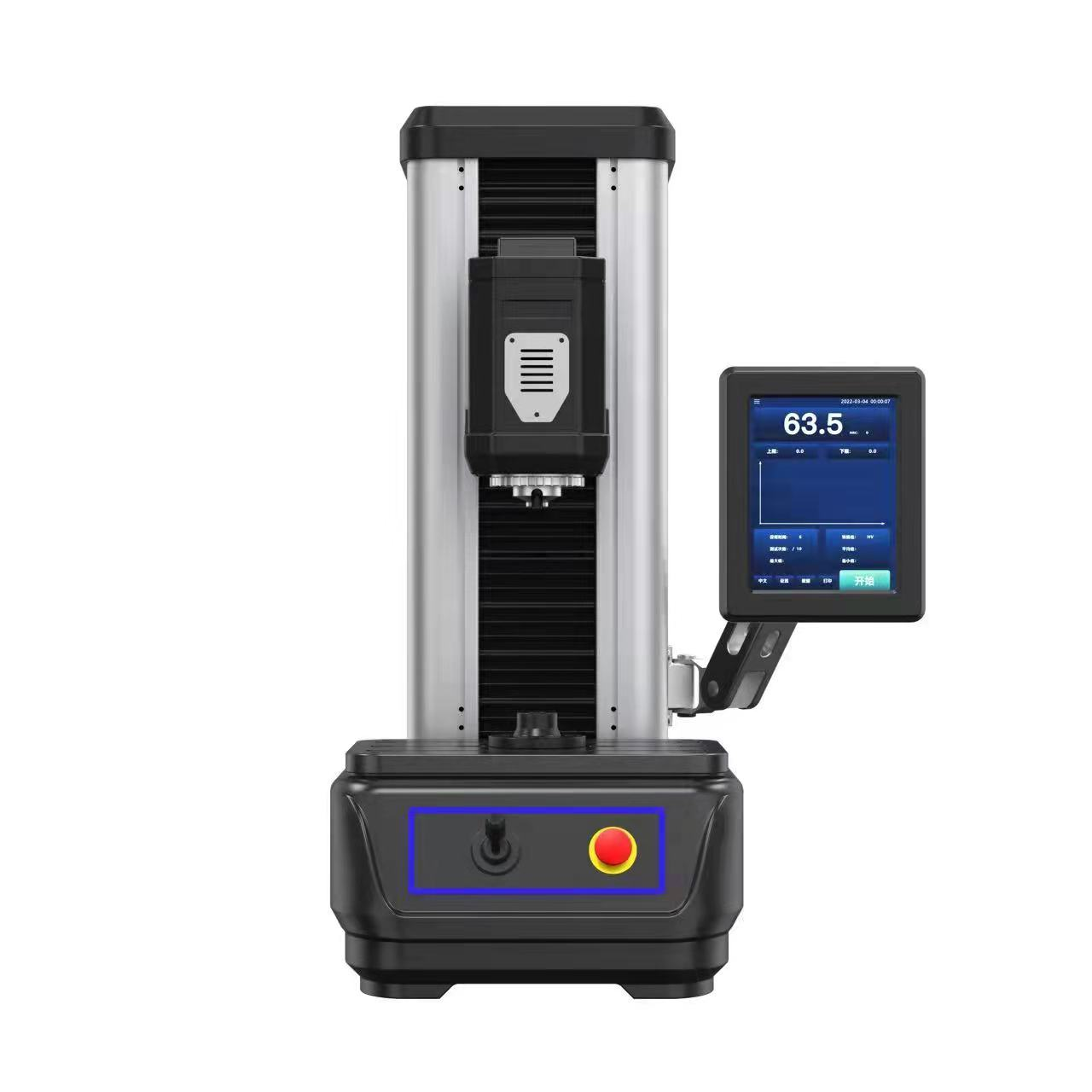

ロックウェル試験 は、その速度と直接読み取りにより、製造現場の品質管理を支配します。この方法では、差動荷重シーケンスの下で永久的な押し込みの深さを測定します。小さな荷重 (通常は 10 kgf) で基準面を設定し、続いて大きな荷重 (スケールに応じて 60、100、または 150 kgf) を加え、深さの差によって硬度数を定義します。このアプローチは、不適切なオーステンパリングや不完全なマルテンサイト変態などの熱処理異常の影響を非常に受けやすくなります。

熱処理された部品の精度に影響を与える主要なパラメータ

くぼみの深さ 再現性を高めるには、HRC スケールの場合、1.6 μm Ra 未満の表面処理が必要です。 500 本の高周波焼き入れシャフトの現場調査では、粗さが 2.0 µm Ra を超えると、HRC の変動が ±1.8 発生し、ソフトスポットが隠れることがわかりました。
アプリケーションをロードする 速度と滞留時間: 標準 ASTM E18 では、主要な負荷に対して 2 ～ 6 秒を指定しています。偏差が 8 秒を超えると、焼き戻し鋼のクリープ押し込み深さが 0.5 ～ 1.2 HRC 増加します。
最小材料厚さ: 貫通硬化部品の場合、押し込み深さはサンプル厚さの 1/10 を超えてはなりません。厚さ 1 mm のマルテンサイト層には、基材の影響を避けるために表面にロックウェル (15N、30N) スケールが必要です。

実際の例: トランスミッションギアのメーカーは、自動負荷適用制御によるリアルタイムのロックウェルテストを導入した後、硬度関連の保証請求を 44% 削減しました。システムは、残留オーステナイトが 0.6 HRC を超える深さ回復変動を引き起こした部品の 3.2% にフラグを立てました。

2. ブリネルおよびビッカースの微小硬度: 不均一な微細構造に対する荷重適用戦略

熱処理によって不均一な構造（脱炭層や硬化差など）が生成される場合、マクロレベルのテストでは重要な勾配が見逃される可能性があります。 ブリネル硬さ試験 1 ～ 10 mm の超硬ボールと 500 ～ 3000 kgf の荷重を使用して、微細構造の不均一性を平均化する大きな圧痕を生成します。これは、焼きなましまたは焼きならし後の鋳物や粗粒合金に最適です。対照的に、 ビッカース微小硬度 ダイヤモンドピラミッド (136°) を採用し、10 gf ～ 1 kgf という低い荷重を適用して、肌焼きの深さと粒界効果の正確なプロファイリングを可能にします。

比較表: 荷重の適用とインデントの機能

方法	一般的な負荷範囲	インデントの種類	最適な用途
ブリネル	500～3000kgf	球状（直径1～6mm）	鋳放し、焼きならし、大粒鋼
ビッカース(HV)	10gf～1kgf	ピラミッド対角線 (10 ～ 200 µm)	硬化深さ、薄層、熱影響部
マイクロビッカース	10～1000gf	対角線 (<100 μm)	個別段階、脱炭評価

対照試験からのデータ: 浸炭された 8620 鋼では、ビッカース微小硬度マッピング (50 gf 荷重) は ±12 μm の精度で 0.38 mm の有効硬化深さを解決しましたが、ブリネル試験 (3000 kgf) だけでは 0.2 mm の軟質表面層を検出できませんでした。逆に、大型の焼鈍ダクタイル鋳鉄鋳物の場合、ブリネルの 0.5 ～ 1.2 mm という大きな押し込み深さにより、局所的なフェライト/パーライトの変動が平均化され、3% 以内の再現性が実現されました。

3. 金属組織検査: 硬度値と微細構造の完全性の相関関係

硬度だけでは欺瞞的になる可能性があります。コンポーネントは許容可能な HRC を示しても、依然として焼き戻し脆化または過剰な残留オーステナイトが発生する場合があります。 金属組織検査 粒子サイズ、相分布、脱炭深さを明らかにすることで、このギャップを埋めます。熱処理検証では、微小硬度プロファイルとエッチングされた微細構造を組み合わせることで、誤認を防止する根本原因の証拠が得られます。

ケーススタディ: 高周波焼き入れシャフトの 200 バッチでは、HRC >55 の部品の 11% に、焼き戻しされていないマルテンサイトと、金属組織学によってのみ特定される粒界亀裂が存在することが示されました。 200 μm 間隔の微小硬度マッピングを含めることで、0.15 mm の脆性層が確認されました。
窒化鋼の場合、ビッカース微小硬度勾配 (荷重 100 gf) とナイタールエッチングにより、化合物ゾーン (ε-Fe2-3N) が拡散ゾーンから区別されます。業界データによると、拡散フロントでの硬度が 550 HV を下回ると、回転曲げ疲労強度の 20% 低下と直接相関します。

標準的な実践: ISO 3887 では、金属組織検査による硬度調査による脱炭測定の概要を説明しています。 1 µm 研磨して 2% ナイタールでエッチングした断面では、表面近くの硬度を 5 ～ 12 HRC 低下させるフェライト層が確認できます。この組み合わせがなければ、熱処理の品質管理では表面劣化のケースを最大 30% 見逃すことになります。

4. 押し込み深さと荷重の適用: 熱処理の品質管理における重要な変数

負荷の選択は、サンプリング量と基質の影響のリスクを直接決定します。薄い硬化層 (<0.5 mm) の場合、過度の荷重により複合硬度値が生成されますが、極度に低い荷重では単一の結晶方位のみが反映される可能性があります。以下の実用的なガイドラインは、800 件の熱処理監査の分析から導き出されました。

有効なケースの深さに基づく推奨事項

浅いケース (0.05 ～ 0.30 mm): 荷重 ≤100 gf のビッカース微小硬度を使用します。 50 gf の荷重により、ケース内に約 8 ～ 12 µm の押し込み深さが生じます。例: プラズマ窒化 H13 ダイでは、0.12 mm の白色層をマッピングするには HV 0.05 が必要です。
中型ケース (0.30 ～ 1.0 mm): HV 0.3 ～ 1.0 kgf または表面ロックウェル (15N、30N)。浸炭歯車の場合、HV 0.5 kgf は 25 ～ 35 µm の対角押し込みを提供し、ISO 2639 硬化深さの定義を満たします。
完全硬化セクション (>3 mm): ロックウェル (HRC) またはブリネル (3000 kgf)。荷重適用の滞留時間は標準化する必要があります。HRC の場合は 4 秒で、HRC の再現性は ±0.5 になります。 2 秒に短縮すると、散乱が 150% 増加します。

定量的洞察: 大手パワートレインサプライヤーでは、0.2 mm の高周波焼入れ層の測定を 500 gf から 100 gf に切り替えると、基材の軟化効果がなくなり、見かけの硬度が 58 HRC 相当から実際の 62 HRC に変化し、不合格品が 28% 減少しました。

5. 熱処理品質管理における硬さ試験データ: ベンチマークと公差

300 を超える熱処理ラインの産業データベースは、検証済みプロセスの次の一般的な範囲を提供します。これらの値は、迅速な品質指標として機能します。

焼入れ焼戻し(4140)
HRC 28 ～ 34 (コア)
試験: ロックウェル C、150 kgf

浸炭処理 (8620)
表面 58 ～ 62 HRC、コア 32 ～ 38 HRC
硬化深さ: HV 0.5 マッピング

高周波焼き入れ (1045)
パターン 50 ～ 56 HRC、深さ 1.2 ～ 2.5 mm
表面ロックウェル 30N

窒化(H11)
サーフェス 650–750 HV0.1
拡散ゾーン 400～550 HV0.2

硬度の工程能力指数 (Cpk) は通常、≧1.33 を目標とします。 50,000 個の製造部品を分析した結果、荷重適用の再現性を公称値の ±1% 以内に維持することで、手動試験機と比較してバッチ内の硬度のばらつきが 43% 減少することがわかりました。自動化されたブリネル光学スキャニングシステムは、手動による押し込み測定の 91.5% と比較して、実験室の基準ブロックと 99.2% の相関を達成します。

6. よくある質問

Q1: 押し込み深さは、肌焼き部品のロックウェルとビッカースの選択にどのような影響を与えますか?

基板の軟化効果を避けるために、押し込み深さは硬化深さの 1/7 ～ 1/10 未満にする必要があります。実効値が 0.5 mm の場合、主荷重後のロックウェルの深さ (HRC の場合は約 0.08 ～ 0.12 mm) は許容されますが、100 gf (深さ約 0.015 mm) のビッカースの方が勾配の分解能が高くなります。表面ロックウェル (15N) は中程度のケースの妥協案です。

Q2: 熱処理の品質管理は、金属組織検査を行わずに硬度試験のみに依存できますか?

いいえ、硬度目標を満たしている部品の約 15 ～ 20% には、粒界酸化や非マルテンサイト変態生成物などの微細構造異常が依然として見られます。金属組織検査によりこれらの根本原因が特定され、雰囲気調整や冷却速度の変更などの是正措置が可能になります。この組み合わせにより、自動車サプライヤーの監査に基づいて、長期的な変動が 55% 削減されます。

Q3: 大型の正規化部品のブリネル硬さ試験に最も影響を与える荷重適用誤差は何ですか?

3 つの一般的なエラー: (1) ロード滞留時間が 10 秒未満であると、インデントが浅くなり、値が誤って高くなります。 (2) 垂直から外れた荷重 (>2°) により楕円形のくぼみが生じ、HB が 4 ～ 6% 増加します。 (3) くぼみの間隔が直径の 3 倍未満であると、隣接する試験で加工硬化が発生し、HB が最大 8% 上昇します。適切な調整とタイマー制御により、これらを軽減できます。

Q4: ビッカースの微小硬度の結果が、熱処理鋼のロックウェル変換と一致しない場合があるのはなぜですか?

変換テーブルは均質で等方性の材料を想定しています。熱処理された部品には残留応力、残留オーステナイト、または脱炭層が存在することが多く、これらは圧子の形状ごとに弾性/塑性応答に異なる影響を与えます。 10% の残留オーステナイトを含む表面は HV 750 から HRC 62 に変化する可能性がありますが、直接ロックウェルでは 150 kgf の荷重下でのオーステナイトからマルテンサイトへの変態により HRC 58 と読み取られます。品質計画には必ずテスト方法を指定してください。

7. 硬さ試験を堅牢な熱処理検証システムに統合

効果的 熱処理検証 階層化された戦略が必要です。(a) マクロ資産保証については 100% インラインのロックウェルまたはブリネル。 (b) 硬化深さ検証のためのビッカース微小硬度プロファイルを使用した統計的サンプリング。 (c) 微細構造の完全性を確認するための毎月の金属組織学的相関。この 3 層アプローチを採用している施設では、硬度に関連する現場での故障が 70% 減少し、再加工コストが熱処理ラインごとに年間平均 340,000 ドル削減されたと報告されています (2023 年の業界調査に基づく)。の正しい適用 ブリネル硬さ試験 マイクロインデント法は、QC を合格/不合格ゲートから予測プロセス最適化ツールに変換します。
