Beta 300Pro自動カッター
金属組織サンプルの準備が始まります 高品質の切断プロセスで。完璧な表面 切断はその後の研削を減らすことができ、 研磨プロセスとサンプルの時間を短縮します ...

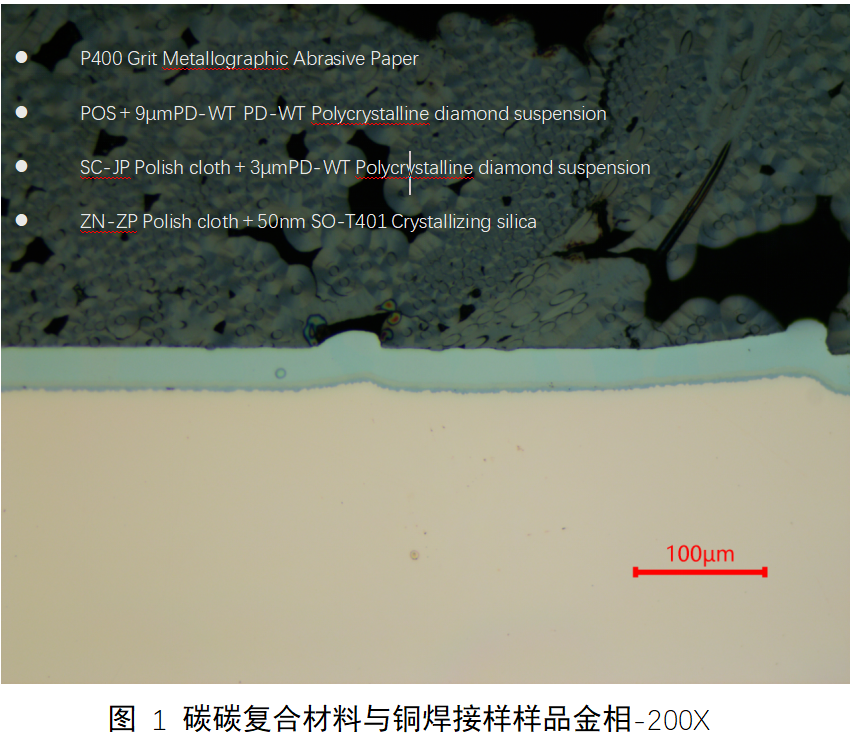

宇宙船の炎の炎の中で、大気に再び入り、新しいエネルギー車のサーキットの中心で、炭素炭素複合材料と銅溶接ジョイントの「タフな男と賢者」のデュオが材料の伝説を書いています。金属製エンジニアとして、顕微鏡コードをどのように解読しますか？次に、炭素炭素複合材料サンプルの硬度と靭性が異なる材料を準備する困難を克服するための旅に連れて行きます！炭素炭素複合材料と銅溶接サンプルの場合、調製された溶接界面の平坦性を確保するために、POSプレート4段階の調製方法を使用することをお勧めします。以下は、サンプル準備プロセスです。
1：P400メタログラフィサンドペーパーを使用して、サンプルを滑らかに粉砕します。
2：POS研削ディスクと9μmPD-WT多結晶ダイヤモンド懸濁液を使用して、細かい研削が実行されます。
3：SC-JP研磨布と3μMMPD-WT多結晶ダイヤモンド研磨懸濁液を備えたポリッシュ。
4：ZN-ZP研磨布SO-T401 50ナノメートルシリカ研磨懸濁液で最終的な研磨を実施します。
.png?imageView2/2/w/400/format/jpg/q/75 "シータマウント圧力チャンバー")
.jpg?imageView2/2/w/400/format/jpg/q/75 "MD-W単結晶ダイヤモンドサスペンション")
.jpg?imageView2/2/w/400/format/jpg/q/75 "PL-W研磨潤滑剤")
