DRダイヤモンドレジンボンドウエハーブレード
製品説明 ウェーハブレードのカット幅は非常に薄いため、精密なカット/セクショニングに推奨されます。カット幅の損失を最小限に抑える必要がある場合は、メッキ、樹脂、金属...
#SiCセラミック #EBSD #金属組織サンプル準備 #半導体材料 #マテリアルテスト
炭化ケイ素 (SiC) セラミックは、優れた熱伝導性、高温耐性、耐摩耗性、耐食性を備えており、半導体製造、新エネルギー PV、航空宇宙の熱保護、高温冶金に広く採用されています。それらの使用性能は、粒子形態、粒界状態、および残留応力によって支配されます。
EBSD は、SiC の結晶方位、組織、微小欠陥を分析するための重要な特性評価方法として機能します。信頼性の高いEBSDデータは焼結の最適化を導き、コンポーネントの故障を回避します。硬くて脆い SiC セラミックの EBSD インデックス作成の成功は、正確な試験片の準備によって決まります。標準的なサンドペーパーでは研削に失敗します。ダイヤモンドディスクと振動研磨が必要です。

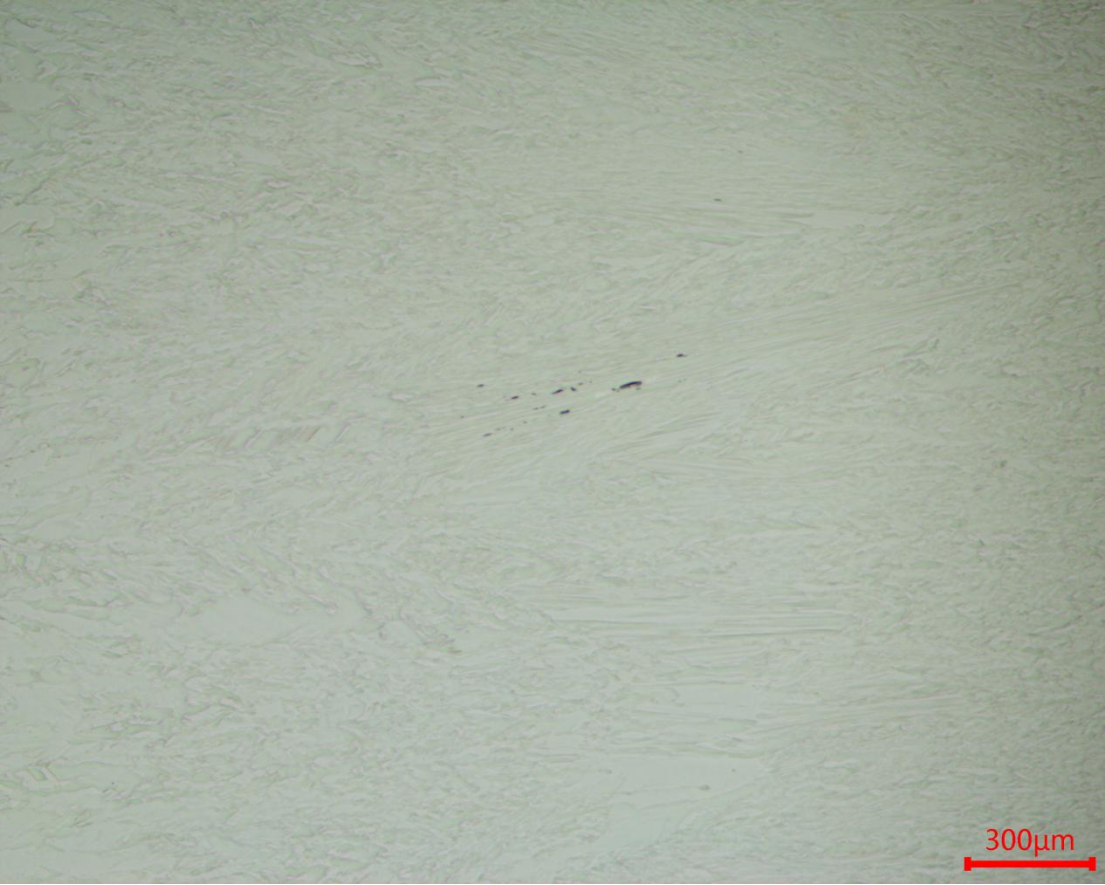

図1：炭化ケイ素（SiC）セラミックサンプルの顕微鏡写真（スケール：300μm）

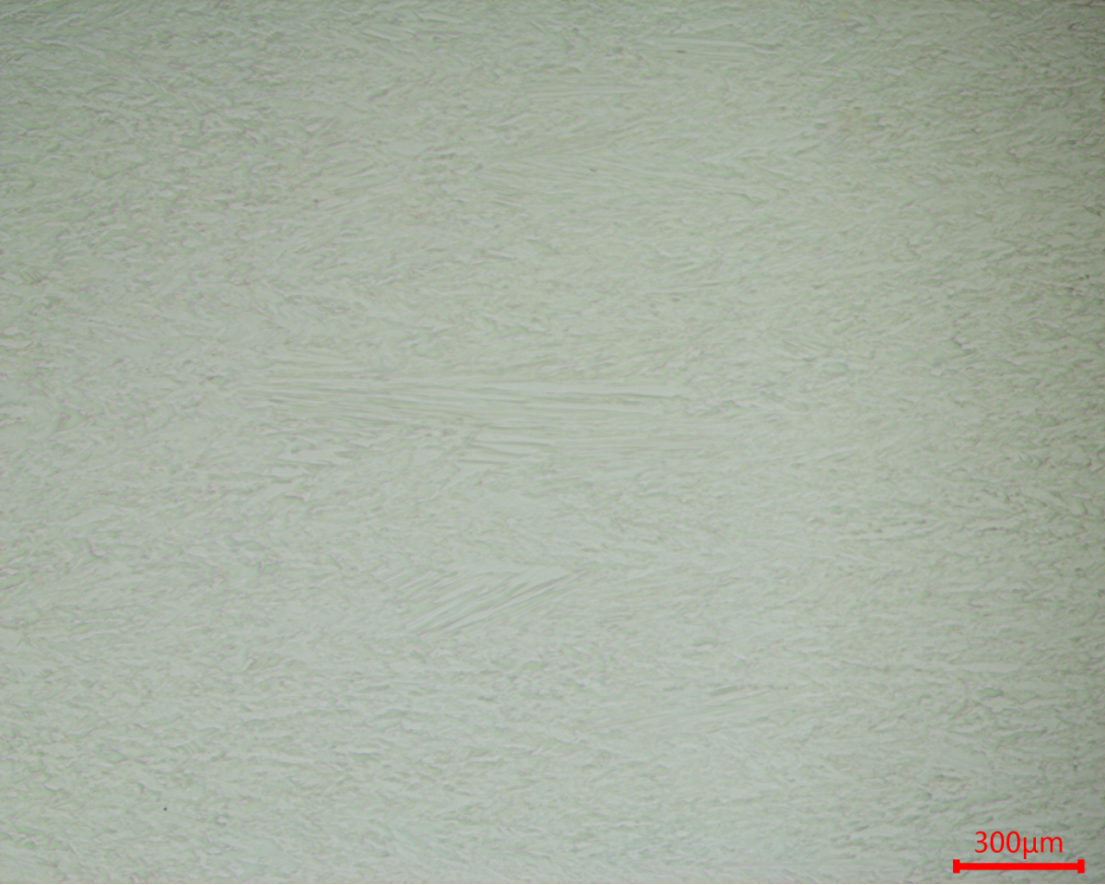

図2：炭化ケイ素（SiC）セラミックサンプルの顕微鏡写真（スケール：300μm）
当社の SiC EBSD 準備手順:
1️⃣ P400 ダイヤモンドディスクによる粗研削による平坦化
2️⃣ 精密研削：POSパッド9μm PD-WTダイヤモンドサスペンション
3️⃣ 粗研磨：SC-JPクロス 3μm PD-WTサスペンション
4️⃣ 中間研磨：ZN-ZPクロス AO-A439サスペンション
5️⃣ 最終振動研磨：ZN-ZPクロス AO-A439サスペンション
#トロイの木馬 | #トロイの木馬metallography
.jpg?imageView2/2/w/400/format/jpg/q/75 "AO-Pアルミナサスペンション")
