炭素鋼 CO₂ GMAW 溶接継手の金属組織検査- Trojan (Suzhou) material technology Co., Ltd.

炭素鋼 CO₂ GMAW 溶接継手の金属組織検査

01-07-2026

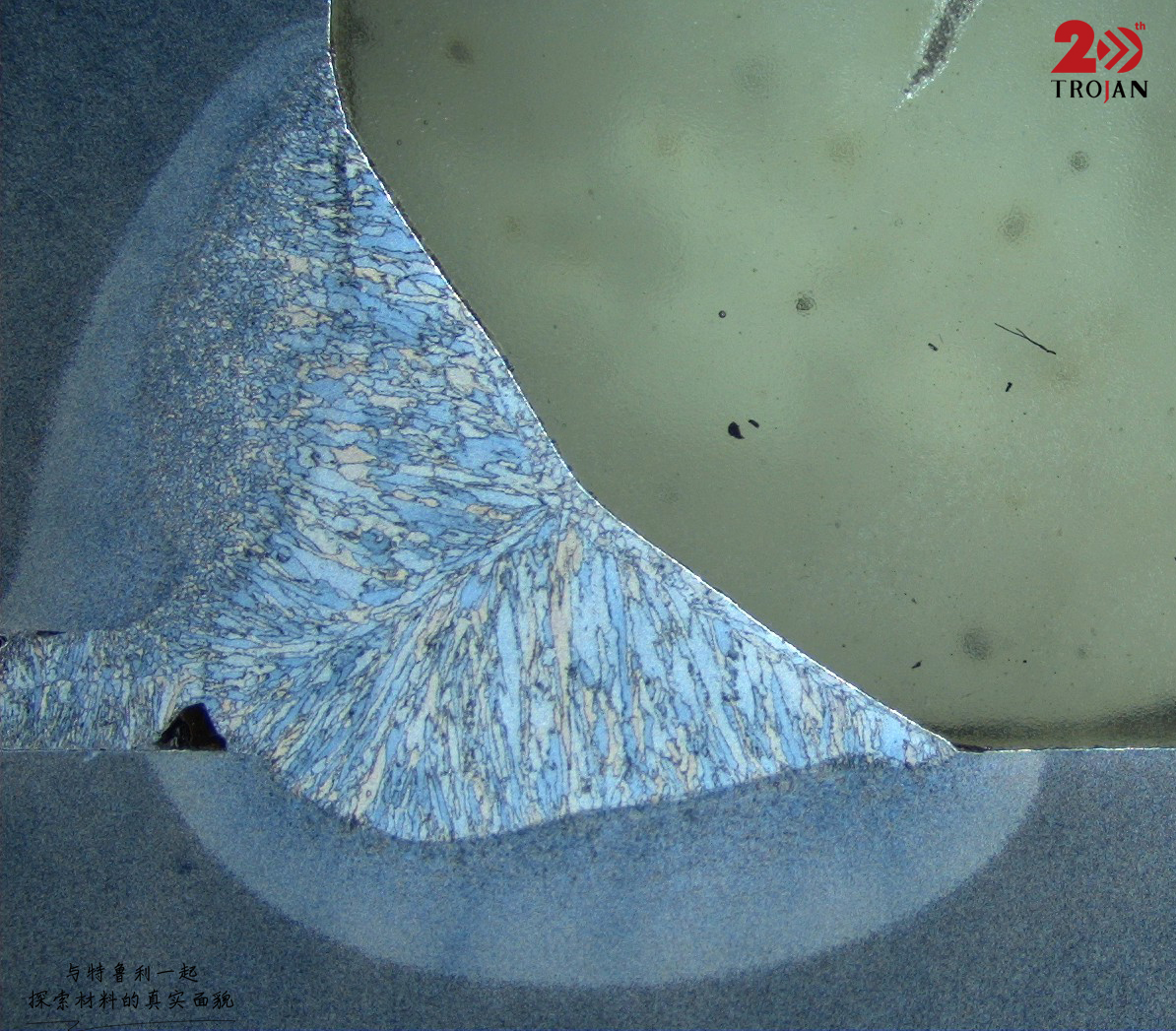

CO₂ ガス金属アーク溶接で製造された炭素鋼溶接継手の金属組織検査は、溶接の品質とプロセスの合理性を評価するための中核的な方法として機能します。

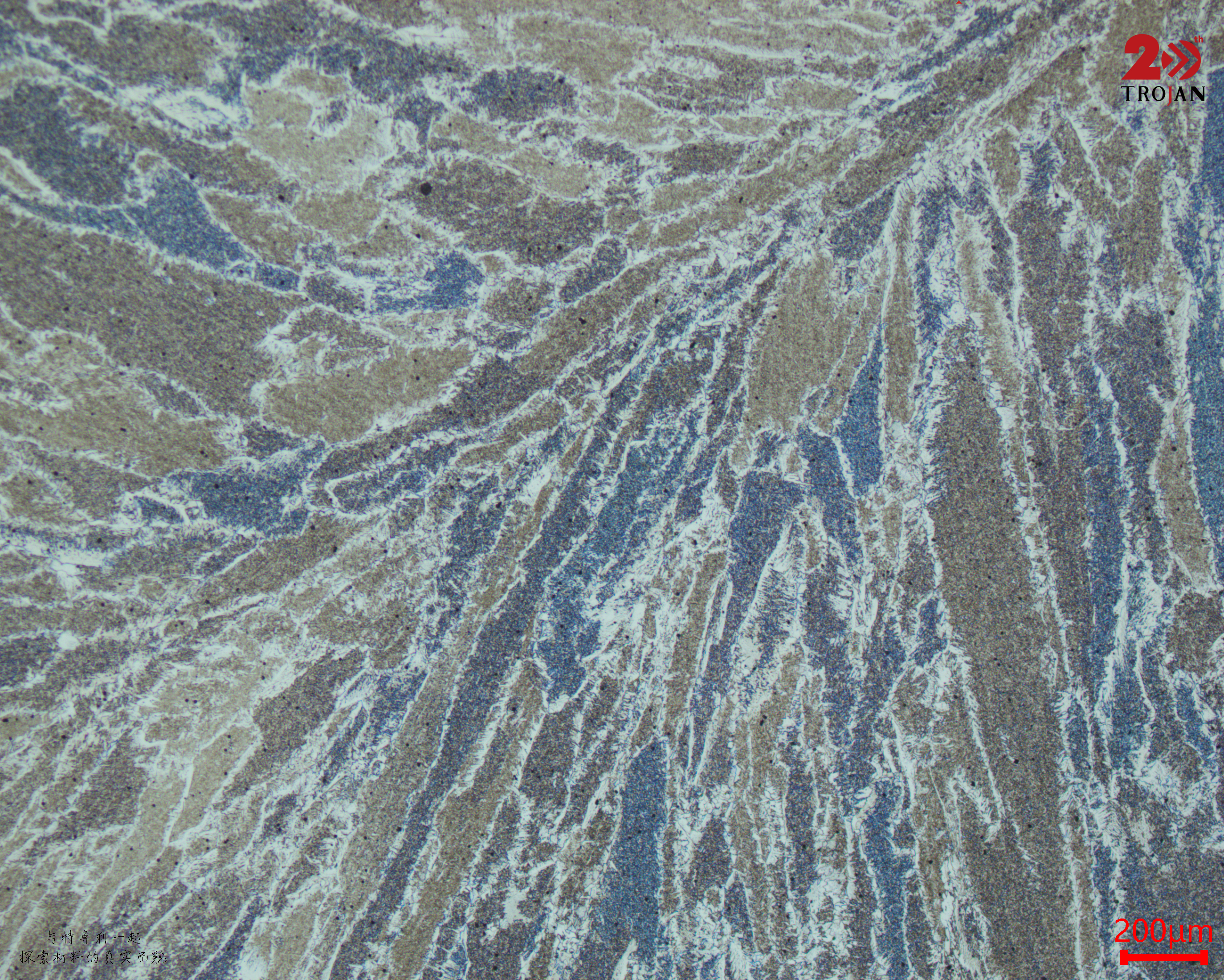

柱状粒子は、少量の初析フェライト、側板フェライト、およびパーライトとともに、一般に溶接金属領域で見られます。

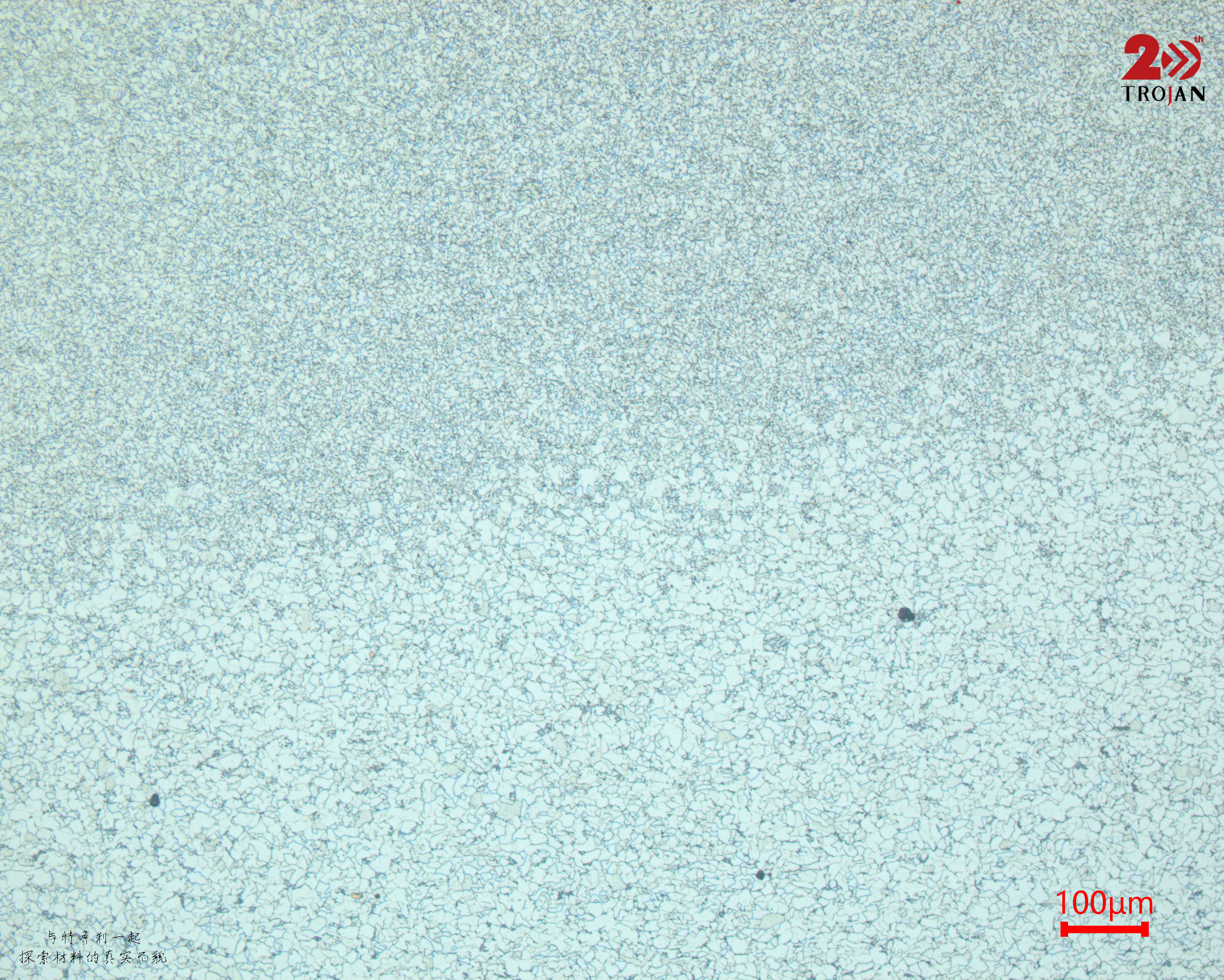

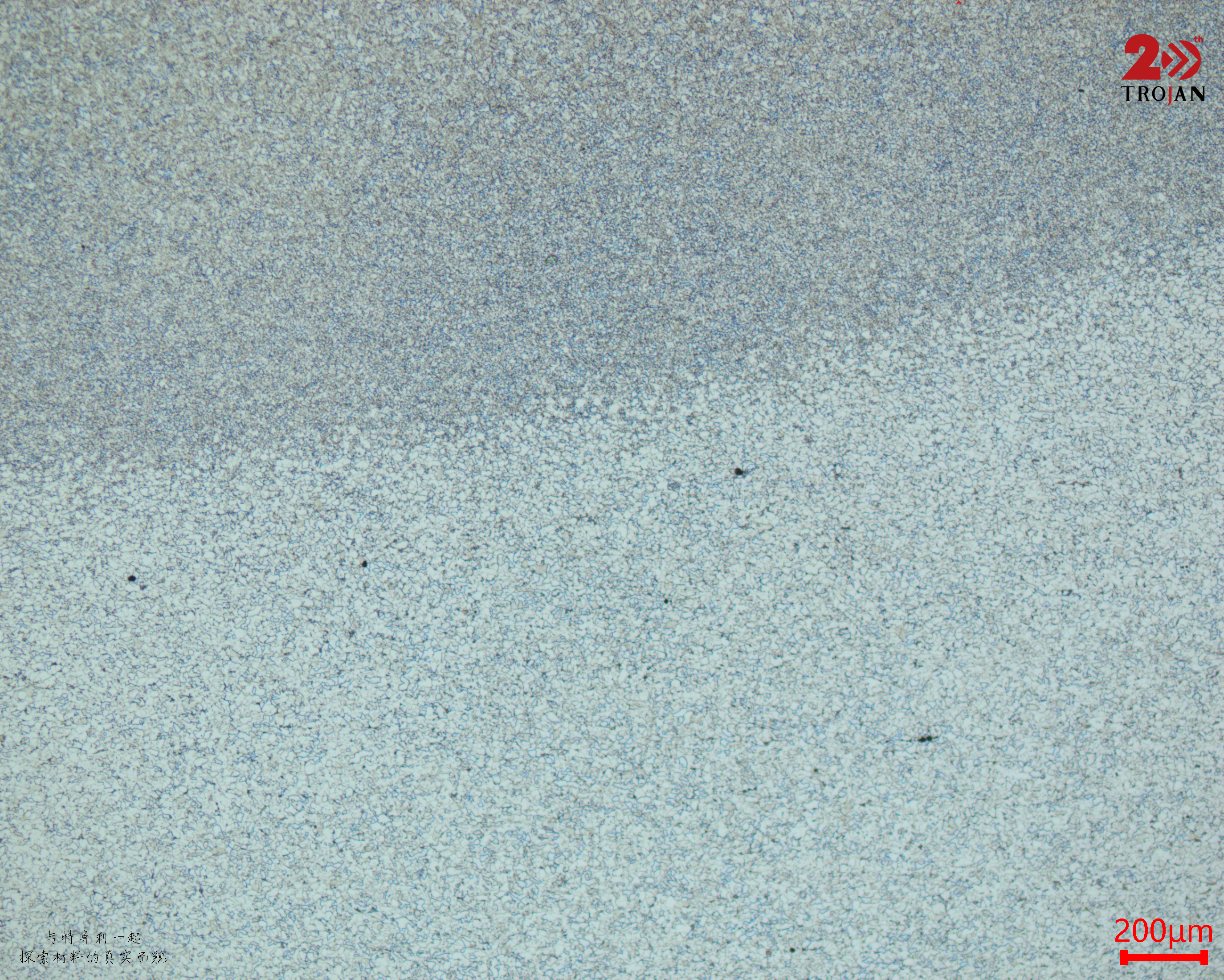

熱影響部 (HAZ) は、粗粒領域と細粒領域の間で微細構造の遷移を示します。ウィドマンシュテッテン構造とマルテンサイト硬化層が粗粒ゾーンに形成される傾向があり、溶接継手を脆化させます。

融着線付近の顕微鏡観察により、不完全な融着、微小亀裂、細孔、介在物などの内部欠陥を特定できます。また、過熱レベルと冷却速度が微細構造の形態にどのような影響を与えるかも評価します。金属組織検査の結果は、溶接入熱、予熱温度、パス間温度を調整するための直接の参考となり、硬化傾向と水素誘起割れのリスクを効果的に制御します。
