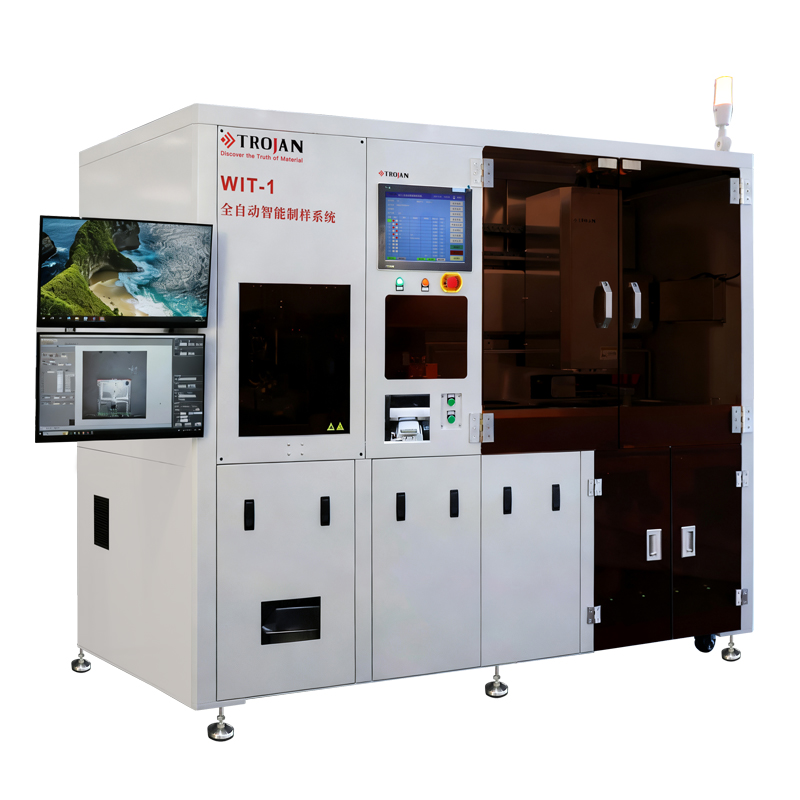

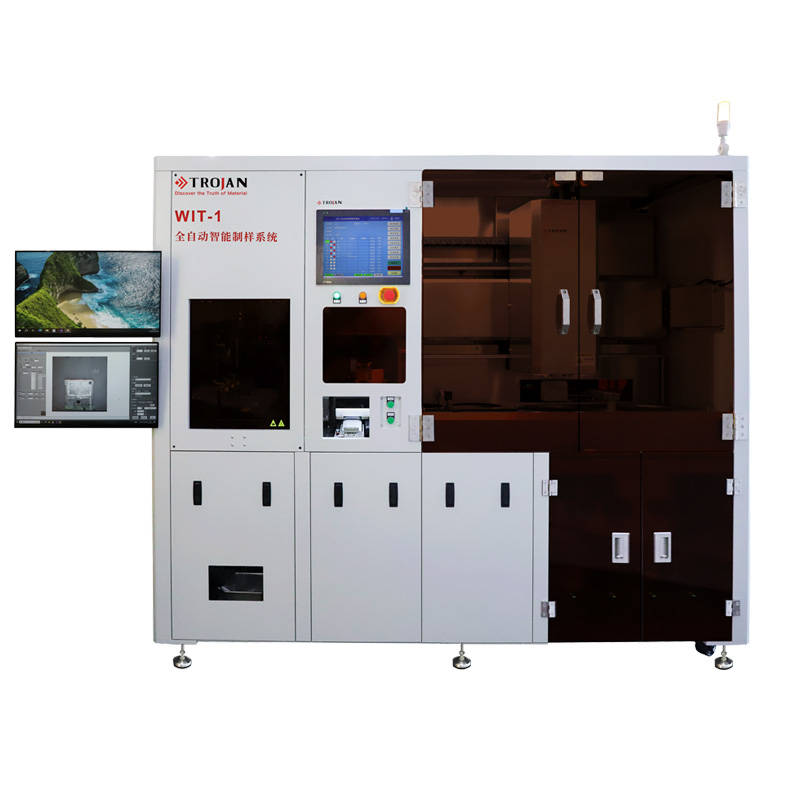

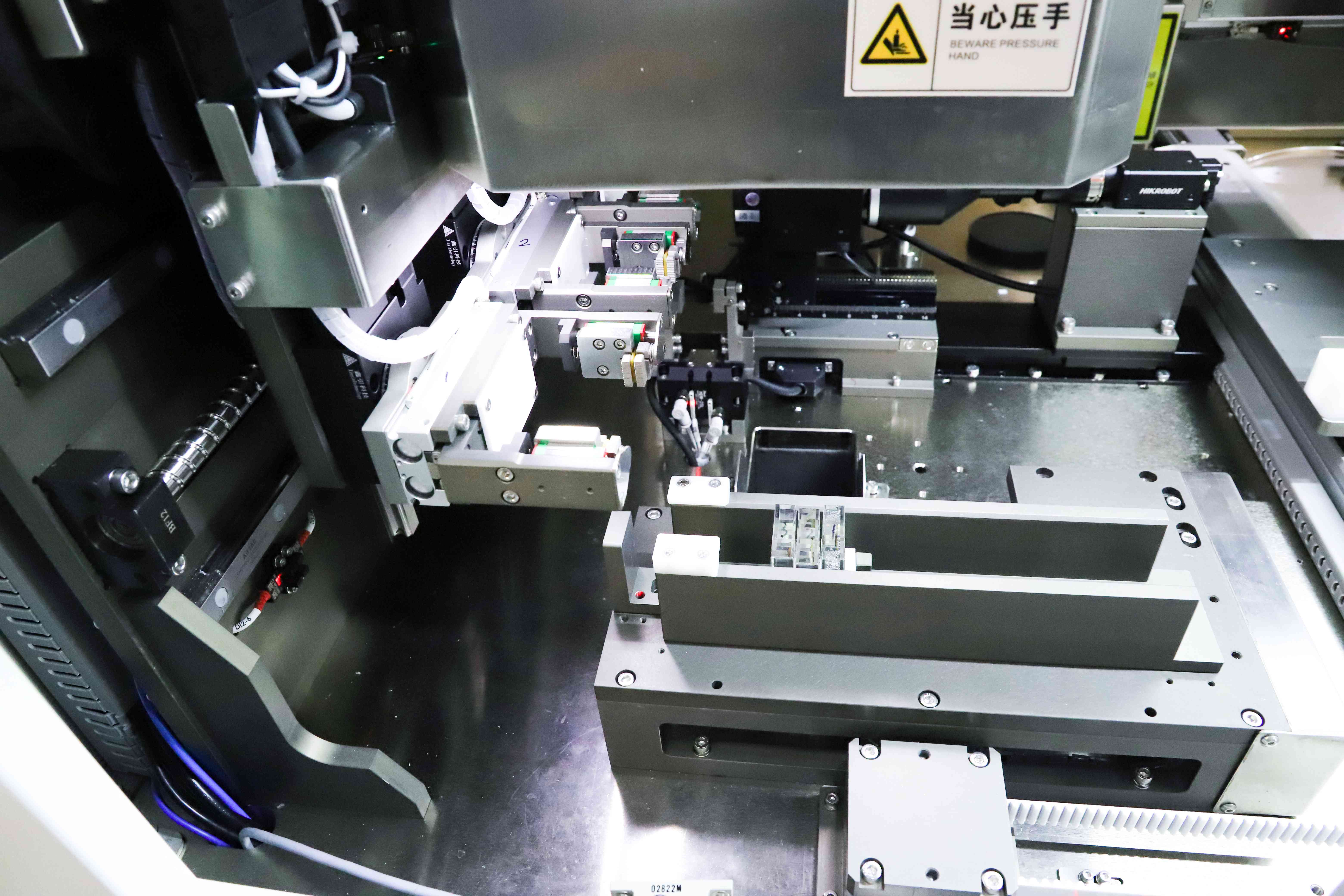

WIT-1 全自動インテリジェントサンプル前処理システム

WIT-1 全自動インテリジェントサンプル準備システムは、半導体や PCB などの業界における断面スライス検出用に特別に開発されました。PCB の穴、銅、はんだ接合部、錫ボールの正確な位置検出と分析に使用できます。高精細CCDカメラで研削位置を把握し、粗研削、精研削、精研磨、洗浄などの工程を自動で完了します。

特徴：

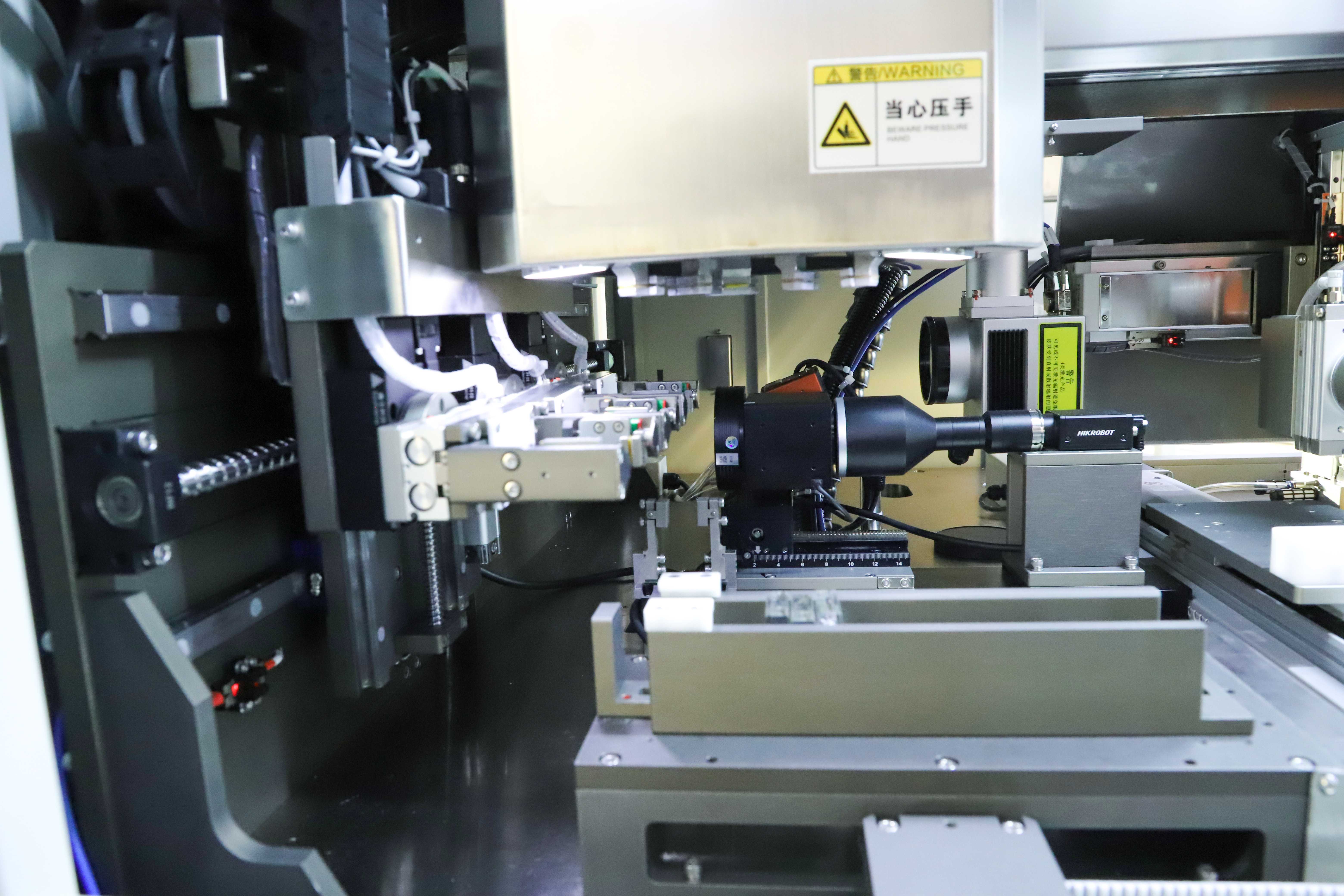

1）サンプル校正用高精度CCDレンズにより、高精度かつ広い視野を実現し、研削精度±10μmを実現しました。

2）1つのサンプルに対して複数の研削ラインを一度に校正できます。 1 つの研削が完了すると、再キャリブレーションを必要とせずに自動的に次の研削に進みます。

3）取り付け時に傾いたサンプルを修正するために研削角度を自動的に調整します。

4）最大3個のサンプルを同時に保持して研削・研磨が可能です。

5）サンプルに加える圧力と速度を制御できるため、過度の圧力によるひび割れや破損を防ぎます。

6）サンプルのトレーサビリティのためのレーザーマーキング/コーディングが装備されています。

7）自動研削ディスク切り替えを備えたデュアルワークステーション。最大 20 枚の研削ディスクを収納できます。

8）地面・研磨面の撮影が可能。

9）4 セットの異なる研磨液で構成されており、そのうち 2 セットは機械的撹拌機能を備えています。 4 つのセットすべてに液面アラームが付いています。

10）超音波洗浄、水洗、エアブロー乾燥を備えた洗浄ステーションが含まれています。

11）処理されたサンプルは、表面を上にして回収トレイに整然と配置され、処理された表面に傷がつかないようにします。

技術仕様

ウィット-1
入力	電源	AC 220V/50Hz 地上、合計電力: 7Kw、定格電力: 2Kw
	圧縮空気	0.6～0.7MPa、ホース外径=Φ10mm
	外部給水接続	<0.3Mpa、パイプ外径=Φ10mm
	サンプル取付箱	サイズ 39×47×12mm / 302712mm、最大数量 21
出力	排水	ドレンパイプ外径32mm
出力	放電	サンプルは上を向いて排出され、整然と並べられます。
安全性	非常停止	押すと制御回路と電源が切断されます。
	安全性 Door Lock	安全リレーと安全ドアロック、PLD の安全保護レベル。
	3色のアラームライト	はい
制御	PLC制御	メイン画面：15インチ / 補助画面：7インチ
制御	コンピュータの画面	デュアルディスプレイ、24 インチ
アライメントシステム	CCDカメラ	25メガピクセル
	写真の視野	35×35mm
	レーザーマーキング/読み取り	はい
	最大行数	30
	線画の描き方	計画線に基づいて指定された距離の変換。

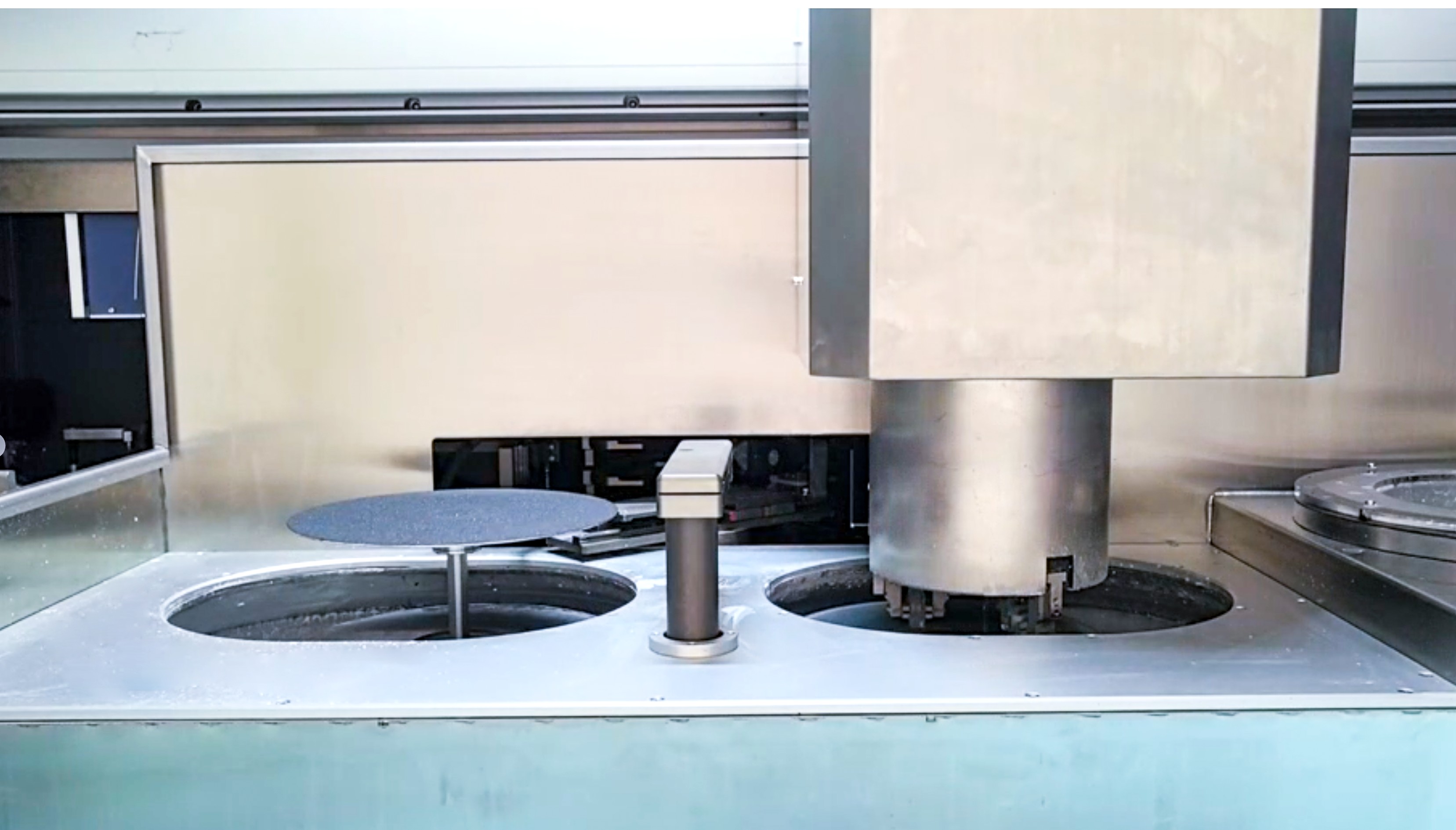

研削・研磨ステーション	研削ステーション	2
	研削ディスク直径	Φ254mm
	回転速度	100～1000rpm
	モーター出力	1Kw
移動研削ヘッド	保有サンプル数	3
	モーター出力	0.4Kw
	回転速度	0～360°往復スイング
	圧力	5～100N
分注システム	調剤グループ	4グループ×各1.8L
	流量	0～50ml/分
	かき混ぜる	2グループ、機械撹拌
	液面アラート	はい
ディスクストレージ	ディスク枚数	20
ディスクストレージ	ディスク寿命の警告	使用回数または研削力に応じて
クリーニング	クリーニング Methods	水洗、超音波、高速ディスクスピン乾燥
クリーニング	乾燥ステーション	独立した送風乾燥機
サンプル調製プロセスライブラリ	プログラムグループ	30
	プログラムあたりの最大ステップ数	10
	シングルステップ終了条件	研削残り量[min 0.001mm]、研削量[min 0.001mm]、または研削時間
	シングルステップ研削モード	圧力[0-100N]または速度[min 0.001mm/s]による
寸法	スクリーンとライトを折りたたんだ状態	2400×1320×2000mm
重量		1500kg
